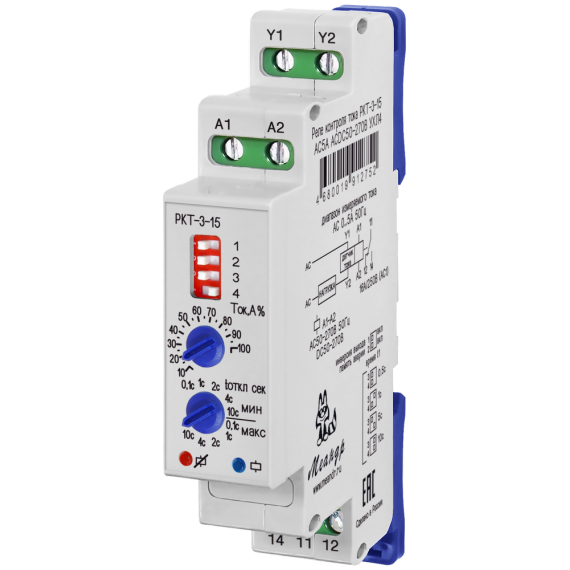

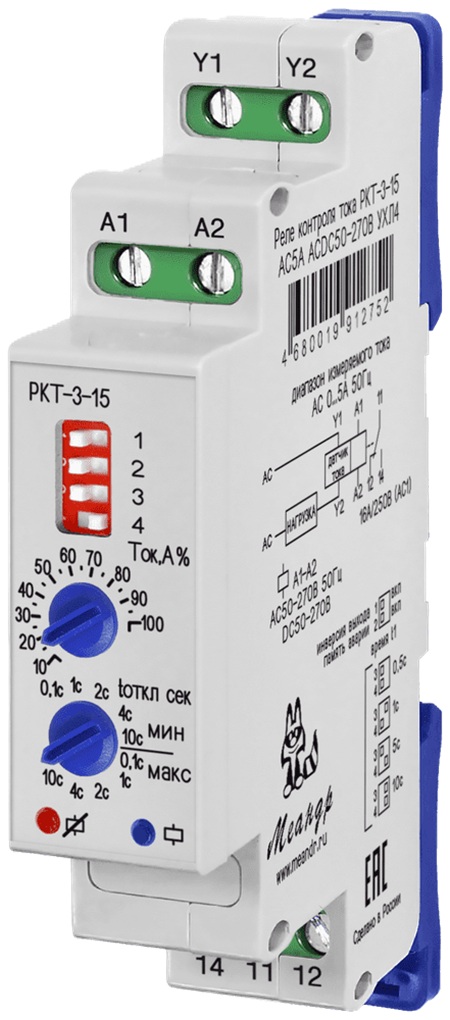

Реле контроля тока РКТ-3-15
Реле контроля тока РКТ-3-15
Написать отзыв
2 731.00 ₽
В корзину

Реле контроля тока РКТ-3-15

4680019912752
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля тока РКТ-3-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис по отношению к пороговому значению тока
10%
Диапазон контролируемого тока, А
AC(0.5-5) для AC5А, AC(1.6-16) для AC16А
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 NO (нормально открытый)
Контролируемый ток
AC5А
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.08кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
ACDC50-270B
Номинальное напряжение питания (по исполнениям)
ACDC24В ± 10%, ACDC50-270В
Относительная влажность воздуха
до 80% (при 25°С)
Перегрузка по току (длительность 100 мс), не более
50А
Погрешность установки порога срабатывания реле
10%
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.1с, 1с, 2с, 4с, 10с
Регулируемый порог срабатывания от максимального значения тока
10-100%
Режим работы
круглосуточный
Сечение подключаемых проводов
1.5мм² для клемм Y1 и Y2 реле РКТ-3-15 5А, 2.5мм² для реле РКТ-3-15 16А
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Фиксированная задержка включения «нечувствительности», t1
0.5с, 1с, 5с, 10с
Цепь питания / Измерительная цепь
A1-A2 / Y1-Y2
Климатическое исполнение
УХЛ4
Полное наименование
Реле РКТ-3-15 AC5А ACDC50-270B УХЛ4

Руководство по эксплутации (rkt-3-15-v05.pdf, 278 Kb) [Скачать]

Руководство по эксплутации (rkt-3-15-v04.pdf, 279 Kb) [Скачать]

3d модель (rkt-3-15.zip, 1,476 Kb) [Скачать]
