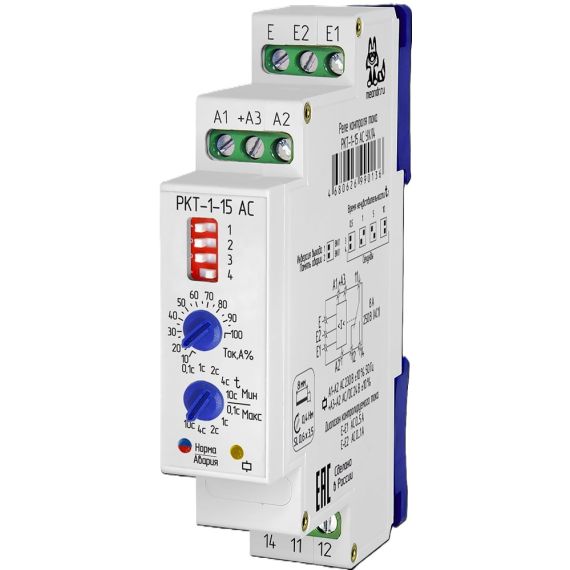

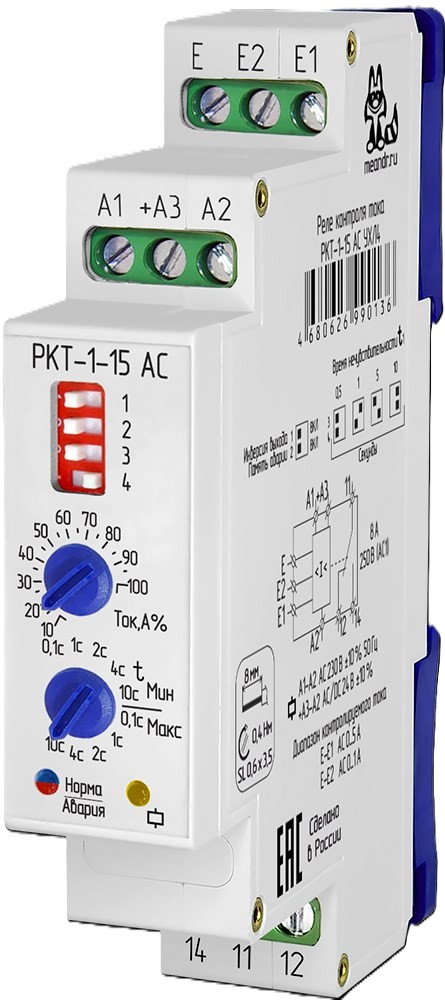

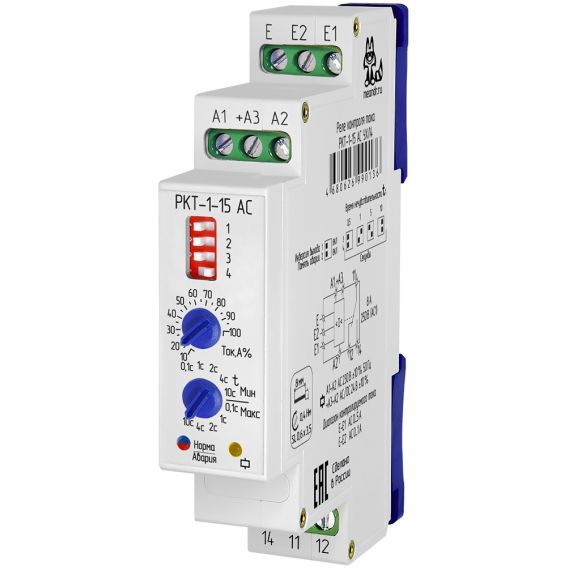

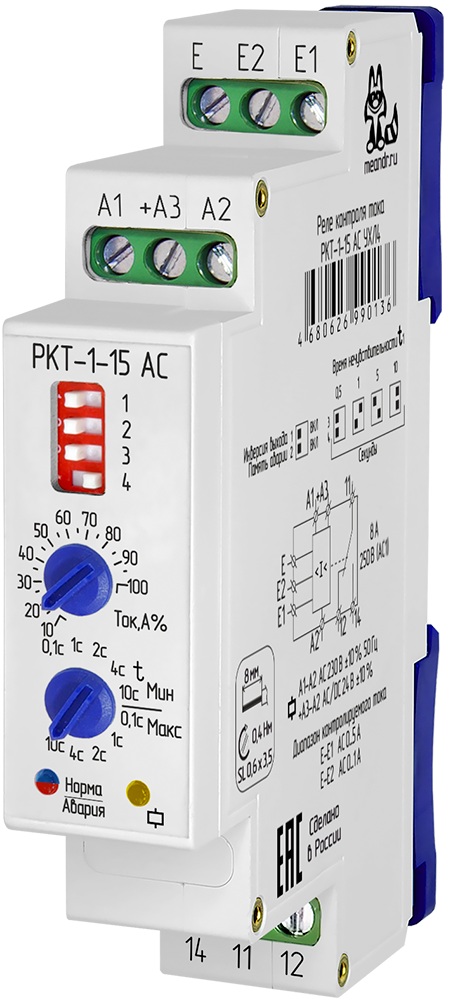

Реле контроля тока РКТ-1-15
Написать отзыв
3 768.00 ₽
В корзину

Реле контроля тока РКТ-1-15

4680626990150
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля тока РКТ-1-15" 1.

Список вариантов товара

Назначение

Реле контроля тока РКТ-1-15 AC — модульное реле для выдачи управляющего сигнала при обнаружении выхода значения контролируемого переменного тока выше или ниже установленного порога в однофазных сетях. Применяется для контроля перегрузок и токопотребления, а также для диагностики удалённого оборудования (короткое замыкание, пониженное или повышенное потребление тока электродвигателей, нагревателей, насосов, освещения и других потребителей).

Реле имеет два независимых режима работы — контроль максимального и контроль минимального тока — и один переключающий контакт, гальванически изолированный от цепей питания и измерения. Универсальное питание: АС 230 В (клеммы A1–A2) или AC/DC 24 В (клеммы +A3–A2) — одно изделие подходит для разных шкафов автоматики.

Преимущества

РКТ-1-15 AC охватывает два диапазона тока (0,1…1 А через клеммы E–E2 и 0,5…5 А через клеммы E–E1) и поддерживает подключение внешнего трансформатора тока ХХ/5 А для расширения диапазона измерения. Уставка порога устанавливается плавно поворотной ручкой в пределах 10…100 % от максимального значения выбранного диапазона.

Кроме основного функционала контроля тока, в РКТ-1-15 AC реализованы две дополнительные фирменные функции: инверсия работы выходного реле (изменение логики срабатывания без перекоммутации внешних цепей) и «память аварии» — красный индикатор продолжает мигать после срабатывания до сброса по снятию питания, что позволяет обслуживающему персоналу диагностировать причину отключения даже после возврата тока в норму. Оба режима включаются DIP-переключателями.

DIP-переключателями также задаётся время нечувствительности t1 (0,5 / 2 / 5 / 10 с) — период после подачи питания, в течение которого реле игнорирует ток. Это исключает ложные срабатывания при пусковых бросках электродвигателей. Отдельным поворотным переключателем задаётся задержка срабатывания t (0,1 / 1 / 2 / 4 / 10 с) с двумя секторами: «Макс» — режим максимального тока, «Мин» — режим минимального тока.

Ключевые особенности

  • Контроль max/min токаКонтроль переменного тока — максимального (I>) или минимального (I<) значения, диапазоны 0,1…1 А или 0,5…5 А
  • Плавная регулировка порогаПлавная регулировка порога срабатывания поворотной ручкой: 10…100 % от максимального тока диапазона
  • 2 диаграммы2 диаграммы работы — контроль максимального или минимального тока (выбор поворотным переключателем задержки)
  • ИндикацияИндикатор состояния встроенного реле и двухцветный индикатор аварийных ситуаций (Норма/Авария)
  • Корпус 18 ммКорпус шириной 18 мм (1 модуль), монтаж на DIN-рейку 35 мм

Диапазоны измерения и подключение РКТ-1-15 AC

Диапазон токаКлеммы подключенияСпособ измерения
0,1 … 1 АE – E2Через клемму E–E2 (провод сечением не менее 1,0 мм²)
0,5 … 5 АE – E1Через клемму E–E1 (провод сечением не менее 1,5 мм²)
от 5 А и вышечерез внешний ТТ ХХ/5 АПодключение внешнего трансформатора тока — коэффициент ХХ/5 А, вторичная обмотка на E–E1

Принцип работы

После подачи питания встроенный микроконтроллер измеряет действующее значение тока в контролируемой цепи и сравнивает его с порогом, заданным поворотной ручкой (10…100 % от максимума выбранного диапазона).

В режиме максимального тока реле включается сразу после подачи питания и остаётся включённым, пока ток не превысит установленный порог. При превышении порога встроенное реле отключается после отсчёта задержки t (0,1…10 с). После снижения тока до порога (с учётом гистерезиса 10 %) реле включается без задержки.

Режим максимального тока РКТ-1-15

В режиме минимального тока — наоборот: реле включается при подаче питания и остаётся включённым, пока ток не упадёт ниже установленного порога. Логика симметричная. Если во время отсчёта задержки ток возвращается в допустимые пределы, отсчёт прекращается без переключения выходного реле.

Режим минимального тока РКТ-1-15

Опционально DIP-переключателями включаются инверсия (изменение состояния выхода на противоположное) и память аварии (после срабатывания красный индикатор мигает до снятия питания — облегчает диагностику удалённого оборудования).

Климатическое исполнение и места установки

РКТ-1-15 AC выпускается в двух исполнениях по температуре: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C, для холодного климата). Изделие монтируется на стандартную DIN-рейку 35 мм (ГОСТ IEC 60715-2021) или на ровную поверхность (раздвижные фиксаторы). Занимает 1 модуль (18 мм). Степень защиты корпуса IP40, клеммных соединений IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях, высота над уровнем моря не более 2000 м.

Где применяется РКТ-1-15 AC

  • Защита электродвигателей от перегрузки по току (насосы, вентиляторы, компрессоры).
  • Контроль обрыва нагрузки — обнаружение падения тока ниже заданного порога (нагреватели, лампы накаливания).
  • Диагностика удалённого оборудования — сигнализация о включении/отключении по факту наличия тока в линии.
  • Контроль работы конвейеров и насосного оборудования — детект остановки, заклинивания или холостого хода двигателя.
  • Функция «память аварии» используется в системах SCADA и диспетчерских щитах — оператор может определить причину отключения даже после автоматического возврата тока в норму.
  • Инверсия выхода применяется, когда управляющая логика внешнего контроллера требует «прямой» или «обратной» реакции на выход тока за пределы уставки.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Установка режимов работы и времени срабатывания реле осуществляется только при выключенном напряжении питания.
  3. Во избежание перегрева корпуса подключение к клеммам E–E1 выполнять проводом сечением не менее 1,5 мм², к клеммам E–E2 — проводом сечением не менее 1,0 мм².
  4. Внешние коммутируемые цепи не должны превышать 8 А (250 В АС1) или 3,2 А (АС3). Максимальная коммутируемая мощность — 2000 ВА (АС1) или 240 Вт (DC1).
  5. Момент затяжки винтового соединения — не более 0,4 Н·м (шлицевая отвёртка 0,6×3,5 мм). Повреждение кромок отверстий под винты приведёт к отказу в гарантийном ремонте.
  6. При установке на DIN-рейку обеспечить зазор между соседними приборами не менее 5 мм.
  7. Степень защиты корпуса IP40, клеммных соединений IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Информация для заказа

НаименованиеКлиматическое исполнениеАртикул
Реле контроля тока однофазное РКТ-1-15 AC УХЛ4УХЛ44680626990136
Реле контроля тока однофазное РКТ-1-15 AC УХЛ2УХЛ24680626990150

Схемы подключения

Реле тока схема подключения (РКТ-1-15 AC — однофазная нагрузка)
Бренд
МЕАНДР
Габаритные размеры
18 × 93 × 64 мм
Гарантия производителя
2 года
Гистерезис по отношению к пороговому значению тока
10%
Диапазон контролируемого тока, А
AC 0,1…1, 50 Гц (Е-Е2) AC 0,5…5, 50 Гц, (Е-Е1)
Диапазон рабочих температур, °C (по исполнениям)
-25...+55 (УХЛ4) / -40...+55 (УХЛ2)
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 CO
Максимальная коммутируемая мощность (АС1 250В), не более
2000 В А / 240 Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов
Максимальное коммутируемое напряжение (AC1)
АС 250 50 Гц
Максимальное напряжение между цепями питания и контактами реле
АС 2000 50 Гц (1 минута)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Масса брутто, не более
0,08 кг
Момент затяжки винтового соединения клеммы, не более
0,4 Н·м
Напряжение питания
AC
Номинальное напряжение питания (по исполнениям)
AC 230 50 Гц (A1-A2)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность установки порога срабатывания реле
10%
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2 кВ / 5 кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2 кВ А1-А2)
Потребляемая мощность, не более
2 ВА
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0,1; 1; 2; 4; 10 с
Режим работы
круглосуточный
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Климатическое исполнение
УХЛ2
Полное наименование
Реле РКТ-1-15 AC УХЛ2

Руководство по эксплуатации (Паспорт_РКТ-1-15_АС_V02_от_03.26.pdf, 557 Kb) [Скачать]
