Реле напряжения РКН-1МЦ

Назначение

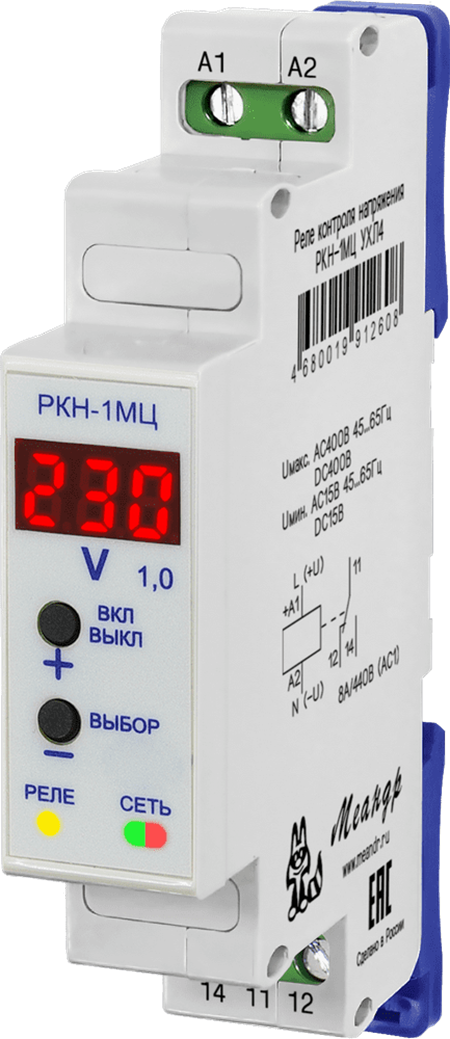

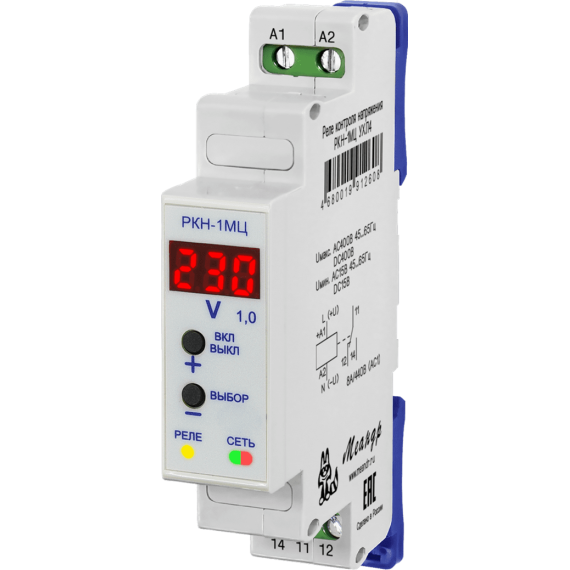

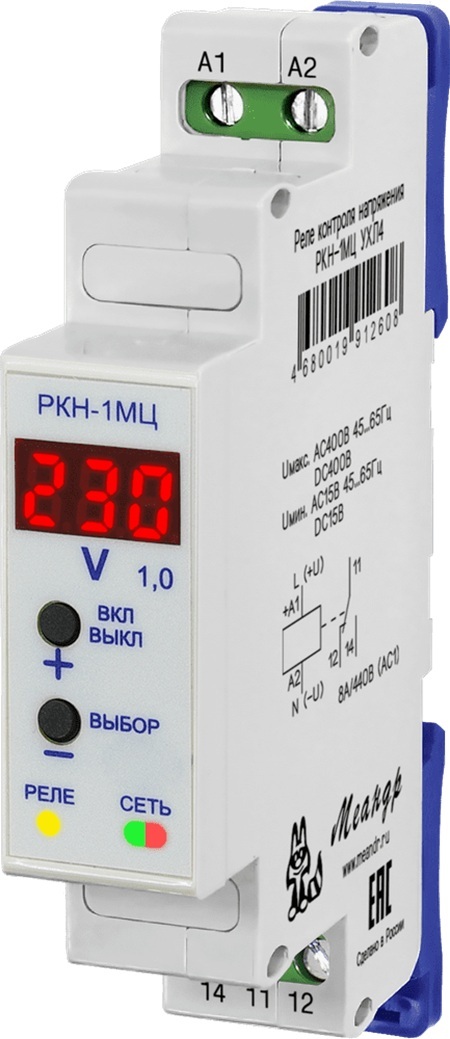

РКН-1МЦ — цифровое реле управления напряжением с дисплеем для контроля параметров электрической сети и защиты оборудования при выходе напряжения за установленные пределы. Прибор работает с переменным и постоянным напряжением, измеряет его действующее значение и выводит текущие параметры на цифровой дисплей. Питание осуществляется непосредственно от контролируемой цепи, отдельный источник не требуется.

Предусмотрено три режима работы: контроль одновременно по верхнему и нижнему порогам, контроль только по верхнему порогу и контроль только по нижнему. Для основной версии рабочий диапазон составляет 15…400 В, пороги устанавливаются в пределах 17…360 В. Настраиваются гистерезис 3…10 %, задержка включения 2…999 с и задержка выключения 0,1…20 с. Выход — одна переключающая контактная группа до 8 А при AC250 В (AC1).

Ключевые особенности

• контроль постоянного и переменного напряжения;
• цифровой дисплей с отображением текущего значения и параметров настройки;
• регулируемые верхний и нижний пороги;
• три режима контроля: по двум порогам, только по верхнему или только по нижнему;
• регулируемый гистерезис 3…10 %;
• регулируемая задержка срабатывания: включение 2…999 с, выключение 0,1…20 с;
• контроль частоты сети 45…65 Гц у основной версии;
• ручное управление выходным контактом;
• 1 группа контактов, максимальный коммутируемый ток — 8 А при AC250 В, AC1;
• максимальное коммутируемое напряжение — 440 В;
• круглосуточный режим работы.

Принцип работы

После подачи питания РКН-1МЦ непрерывно измеряет напряжение и сравнивает его с заданными значениями. В режиме «окно» используются верхний и нижний пороги. В двух остальных режимах прибор реагирует только на выход за выбранную границу.

Если напряжение выходит за установленный предел, начинается отсчет задержки выключения toF. При сохранении аварийного состояния выходной контакт переключается. После возвращения напряжения в допустимый диапазон включение происходит по окончании задержки ton. Регулировка реле напряжения выполняется кнопками на лицевой панели, а устанавливаемые значения отображаются на цифровом дисплее.

Где применяется

Климатическое исполнение и места установки

ркн-1мц - реле напряжения однофазное на дин рейку 35 мм или ровную поверхность. Исполнение реле напряжения ухл4 рассчитано на работу при −25…+55 °C, УХЛ2 — при −40…+55 °C, без образования конденсата. Степень защиты корпуса — IP40, клемм — IP20.

Схема подключения реле напряжения РКН-1МЦ

Подключение реле напряжения в однофазной сети выполняется по схеме, соответствующей исполнению РКН-1МЦ. Для РКН-1МЦ, РКН-1МЦ 400Гц и РКН-1МЦ DC10-60В предусмотрены отдельные варианты схем подключения. Контролируемое напряжение подается на вход прибора, а для управления внешней цепью используется переключающая контактная группа 11–12–14.

Схема подключения реле напряжения РКН-1МЦ

Схема подключения реле напряжения РКН-1МЦ DC10-60В

Схема подключения реле напряжения РКН-1МЦ 400Гц
