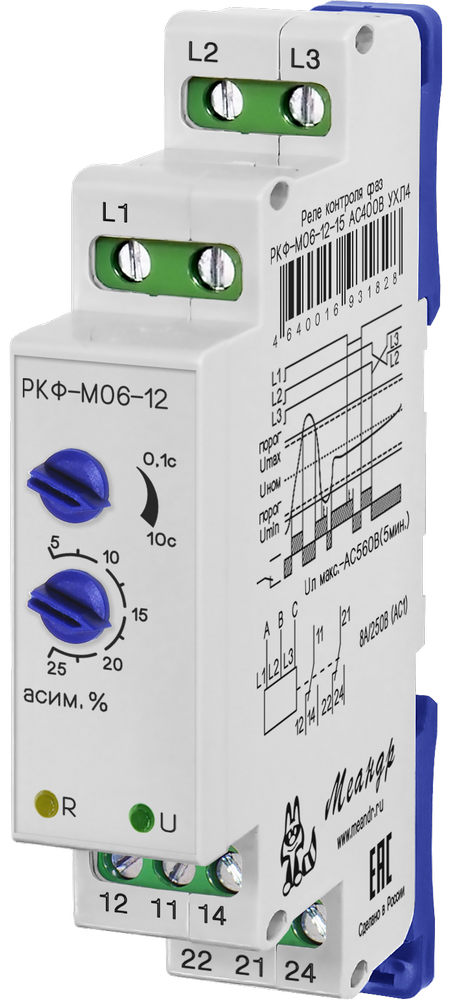

Реле контроля фаз РКФ-М06-12-15
Реле контроля фаз РКФ-М06-12-15
Написать отзыв
2 826.00 ₽
В корзину

Реле контроля фаз РКФ-М06-12-15

4640016934850
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз РКФ-М06-12-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
1.3Uном, В
Время отключения встр реле при синфазном снижении напряж-я
0.1с
Время отключения встроенного реле при обратном порядке чередования фаз
0.1с
Время отключения встроенного реле при обрыве двух или трёх фаз
0.1с
Время отключения встроенного реле при превышении напряжения
0.1с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
0.025Uном, В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Контроль напряжения рекуперации
до 95%
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
250В для AC100, 320В для AC230, 580В для AC400, 560В для AC415
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.07кг
Минимальное допустимое напряжение
50В для AC100, 120В для AC230, 200В для AC400, 208В для AC415
Минимальное синфазное напряжение включения, В
0.85Uном
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC230В
Номинальное напряжение
AC100В, AC230В, AC400В, AC415В (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность асимметрии линейных напряжений
± 2%
Погрешность времени срабатывания, не более
± 10%
Погрешность отсчёта установлен. значения асимметрии линейных напряжений
0.05Uном, В
Погрешность порога срабатывания реле
± 5%
Погрешность установки значения асимметрии линейных напряжений
± 5%
Полное наименование
Реле РКФ-М06-12-15 AC230В УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Порог срабатывания реле на синфазное снижение напряжения, В
< 0.5Uном
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая асимметрия линейных напряжений, %
5-25
Регулируемое время откл встр реле при асимметрии лин напряж
0.1-10с
Регулируемое время отключения встроенного реле при «слипании» фаз
0.1-10с
Регулируемое время отключения встроенного реле при обрыве одной фазы
0.1-10с
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rkf-m06-v13.pdf, 372 Kb) [Скачать]

Руководство по эксплутации (rkf-m06-v12.pdf, 370 Kb) [Скачать]

3d модель (Assem_RKV-M06.zip, 782 Kb) [Скачать]
