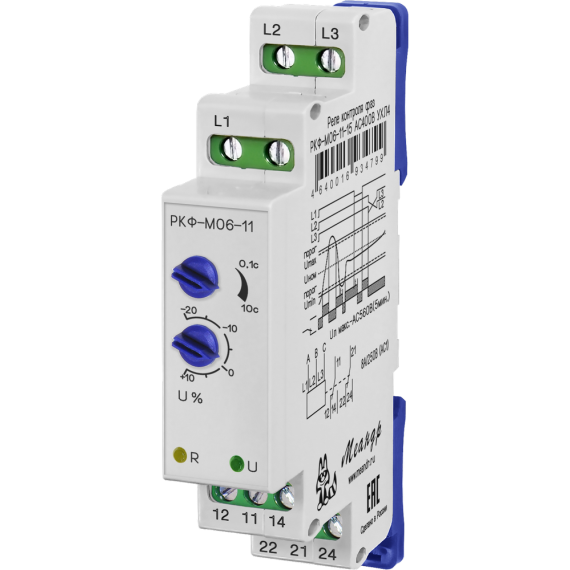

Реле контроля фаз РКФ-М06-11-15
Реле контроля фаз РКФ-М06-11-15
Написать отзыв
1 981.00 ₽
В корзину

Реле контроля фаз РКФ-М06-11-15

4640016934799
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз РКФ-М06-11-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
> 1.3Uном
Время отключения встроенного реле при обратном порядке чередования фаз
0.1с
Время отключения встроенного реле при обрыве двух или трёх фаз
0.1с
Время отключения встроенного реле при превышении напряжения
0.1с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
0.02Uном, В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
150В для AC100, 165В для AC110, 340В для AC230, 560В для AC400, 600В для AC415
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.07кг
Минимальное допустимое напряжение
50В для AC100, 55В для AC110, 120В для AC230, 210В для AC400, 225В для AC415
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC400В
Номинальное напряжение
AC100В, AC110В, AC230В, AC400В, AC415В (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность времени срабатывания, не более
± 10%
Погрешность отсчёта порога срабатывания
5%
Погрешность порога срабатывания реле
± 5%
Погрешность установки порога срабатывания реле
± 5%
Полное наименование
Реле РКФ-М06-11-15 AC400В УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время откл встр реле при сниж напряж
0.1-10с
Регулируемое время отключения встроенного реле при «слипании» фаз
0.1-10с
Регулируемое время отключения встроенного реле при обрыве одной фазы
0.1-10с
Регулируемый нижний порог срабатывания реле
(0.8-1.1)Uном, В
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rkf-m06-11-v13.pdf, 385 Kb) [Скачать]

Руководство по эксплутации (rkf-m06-11-v12.pdf, 384 Kb) [Скачать]

3d модель (Assem_RKV-M06.zip, 782 Kb) [Скачать]
