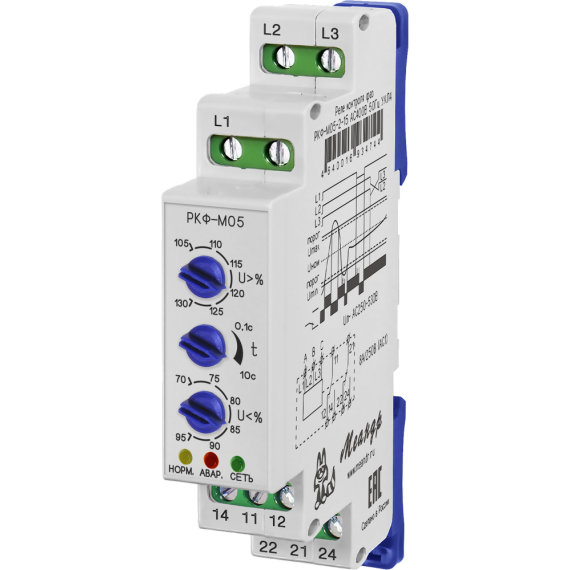

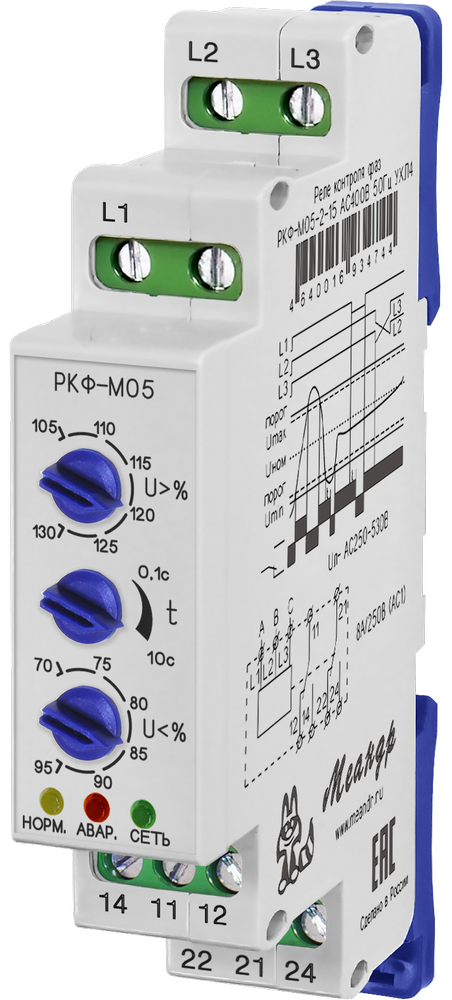

Реле контроля фаз РКФ-М05-2-15

Назначение

РКФ-М05-2-15 — трехфазное реле контроля фаз для трехпроводных сетей переменного тока без нейтрали. Прибор контролирует повышение и снижение линейного напряжения, обрыв и «слипание» фаз и при возникновении аварийного состояния переключает выходные контакты. Такое реле контроля напряжения трехфазной сети применяется в цепях управления и защиты электродвигателей, насосов, компрессоров, вентиляционного и другого оборудования, чувствительного к нарушениям электропитания.

Реле РКФ-М05-2-15 имеет раздельную регулировку верхнего и нижнего порогов: 105–130 % и 70–95 % Uном соответственно. Задержка срабатывания регулируется от 0,1 до 10 с. Питание осуществляется непосредственно от контролируемой сети. Предусмотрены две переключающие группы контактов с максимальным коммутируемым током одной группы 8 А. РКФ-М05-2-15 выпускается на номинальное линейное напряжение 100, 230 и 400 В AC. Корпус шириной 18 мм устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность.

Серия РКФ-М05 включает модели РКФ-М05-1-15 и РКФ-М05-2-15. РКФ-М05-2-15 — реле контроля фаз без чередования фаз.

Ключевые особенности

• контроль повышения и снижения линейного напряжения;
• контроль обрыва и «слипания» фаз;
• раздельная настройка верхнего и нижнего порогов;
• диапазон установки верхнего порога — 105–130 % Uном, нижнего — 70–95 % Uном;
• регулируемая задержка срабатывания 0,1–10 с;
• питание непосредственно от контролируемой сети;
• две переключающие группы выходных контактов;
• максимальный коммутируемый ток одной группы — 8 А;
• светодиодная индикация питания, нормы и аварии;
• корпус шириной 18 мм.

Принцип работы

Принцип работы реле контроля фаз заключается в непрерывном контроле параметров трехфазной сети. Если они находятся в норме, встроенное реле включено: контакты 11–14 и 21–24 замкнуты. При выходе линейного напряжения за установленный порог, обрыве или „слипании“ фаз начинается отсчет заданной задержки. Если аварийное состояние сохраняется, выходное реле отключается и контакты переключаются. При одновременном пропадании двух или трех фаз отключение выполняется без выдержки времени. После восстановления нормальных параметров реле включается сразу.

Где применяется

Климатическое исполнение и места установки

РКФ-М05-2-15 выпускается в исполнениях УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C), без образования конденсата. Степень защиты корпуса — IP40, клемм — IP20. Монтаж выполняется на DIN-рейку 35 мм или плоскую поверхность.

Информация для заказа

Для ркф м05 2 15 предусмотрены номинальные линейные напряжения AC100, AC230 и AC400 В. При заказе выбирают требуемый номинал и климатическое исполнение УХЛ4 (−25…+55 °C) или УХЛ2 (−40…+55 °C).
