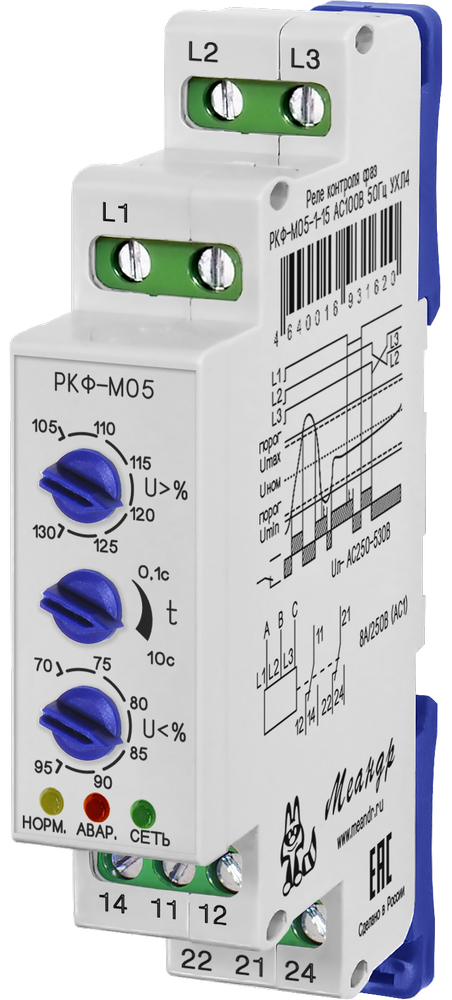

Реле контроля фаз РКФ-М05-1-15
Реле контроля фаз РКФ-М05-1-15
Написать отзыв
3 716.00 ₽
В корзину

Реле контроля фаз РКФ-М05-1-15

4640016931613
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз РКФ-М05-1-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Время (задержка) включения реле, не более
1с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис - возврат верхнего и нижнего порога от установленного значения
4%
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ2
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
150В для AC100, 165В для AC110, 320В для AC230, 560В для AC400, 600В для AC415
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.055кг
Минимальное допустимое напряжение
50В для AC100, 55В для AC110, 120В для AC230, 210В для AC400, 225В для AC415
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC100В
Номинальное напряжение
AC100В, AC110В, AC230В, AC400В, AC415В (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Реле РКФ-М05-1-15 AC100В УХЛ2
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.1-10с
Регулируемый верхний порог срабатывания реле
5-30% от Uном
Регулируемый нижний порог срабатывания реле
-30%...-5% от Uном
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Точность установки порогов напряжения от Uном
± 5%

Руководство по эксплутации (rkf-m05-v19.pdf, 327 Kb) [Скачать]

3d модель (Assem_RKV-M05.zip, 966 Kb) [Скачать]
