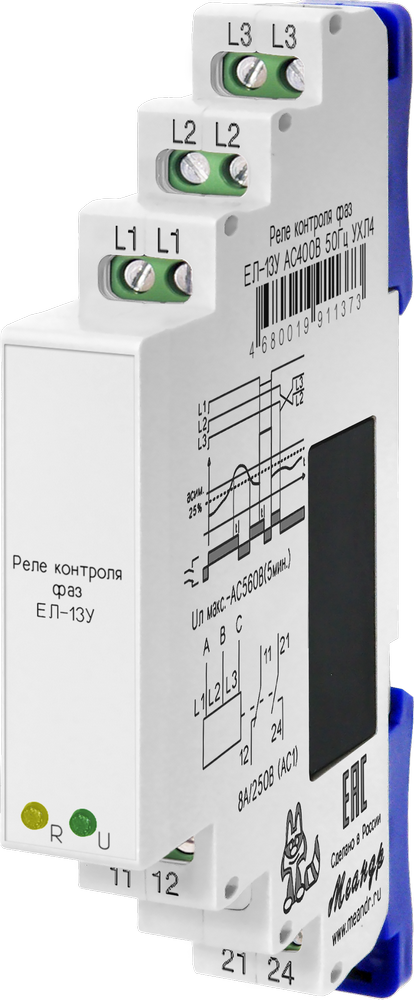

Реле контроля фаз ЕЛ-13У
Реле контроля фаз ЕЛ-13У
Написать отзыв
1 708.00 ₽
В корзину

Реле контроля фаз ЕЛ-13У

4680019911373
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз ЕЛ-13У" 1.

Список вариантов товара
Асимметрия линейных напряжений, %
> 25
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
> 1.3Uном
Время отключения встр реле при синфазном снижении напряж-я
0.15с
Время отключения встроенного реле при «слипании» фаз
0.15с
Время отключения встроенного реле при асимметрии лин напряжений
0.15с
Время отключения встроенного реле при обрыве двух или трёх фаз
0.15с
Время отключения встроенного реле при обрыве одной фазы
0.15с
Время отключения встроенного реле при превышении напряжения
0.15с
Габаритные размеры
13х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
0.05Uном, В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
150В для AC100, 340В для AC230, 560В для AC400, 600В для AC415
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.07кг
Минимальное допустимое напряжение
50В для AC100, 120В для AC230, 210В для AC400, 225В для AC415
Минимальное синфазное напряжение включения, В
0.85Uном
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC400В
Номинальное напряжение
AC100В, AC230В, AC400В, AC415В (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность асимметрии линейных напряжений
± 2%
Погрешность времени срабатывания, не более
± 10%
Погрешность порога срабатывания реле
± 5%
Полное наименование
Реле ЕЛ-13У AC400В УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Порог срабатывания реле на синфазное снижение напряжения, В
< 0.5Uном
Потребляемая мощность, не более
4Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (el-13u-v07.pdf, 319 Kb) [Скачать]

3d модель (el-13u.zip, 5,015 Kb) [Скачать]
