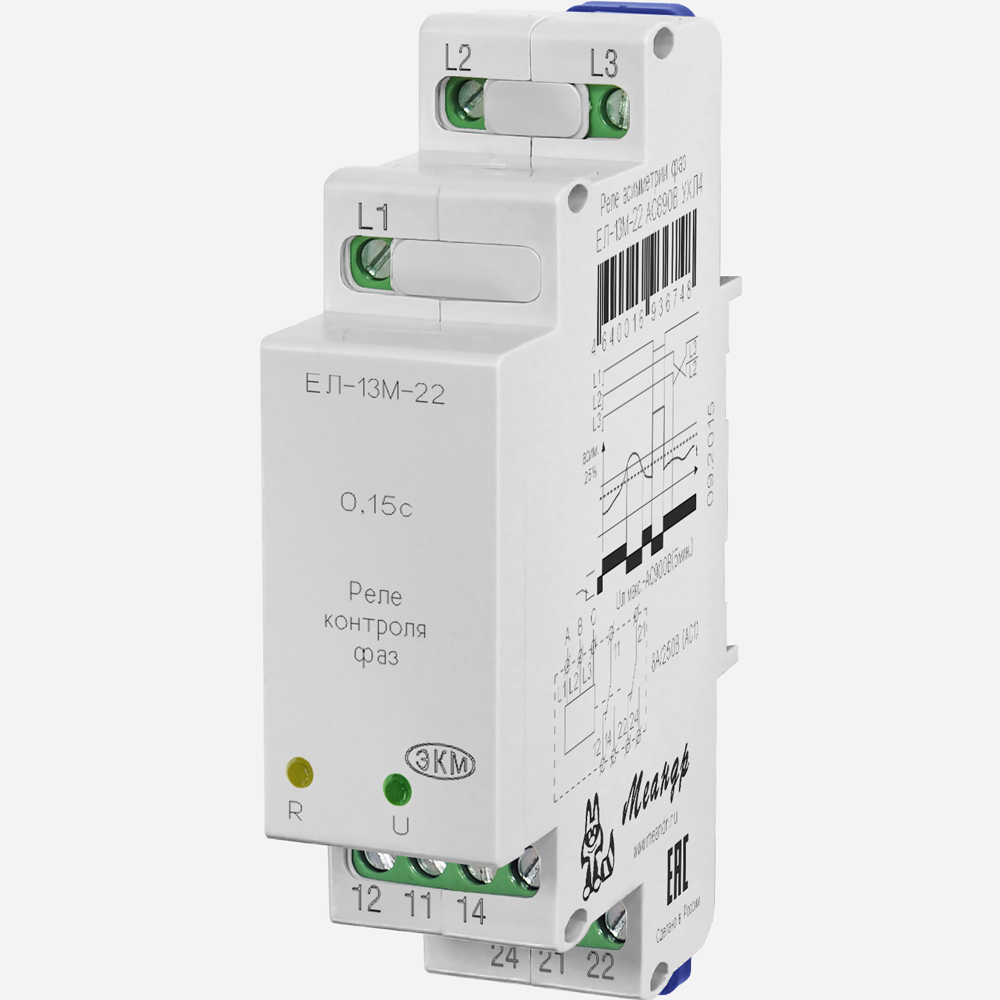

Реле контроля фаз ЕЛ-13М-22
Реле контроля фаз ЕЛ-13М-22
Написать отзыв
5 247.00 ₽
В корзину

Реле контроля фаз ЕЛ-13М-22

4640016936755
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз ЕЛ-13М-22" 1.

Список вариантов товара
Асимметрия линейных напряжений, %
> 25
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
1.3Uном, В
Время отключения встр реле при синфазном снижении напряж-я
0.15с
Время отключения встроенного реле при «слипании» фаз
0.15с
Время отключения встроенного реле при асимметрии лин напряжений
0.15с
Время отключения встроенного реле при обрыве двух или трёх фаз
0.15с
Время отключения встроенного реле при обрыве одной фазы
0.15с
Время отключения встроенного реле при превышении напряжения
0.15с
Габаритные размеры
22х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
0.05Uном, В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ2
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
700В для AC500, 950В для AC690, 980В для AC715
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.095кг
Минимальное допустимое напряжение
250В для AC500, 350В для AC690, 360В для AC715
Минимальное синфазное напряжение включения, В
0.85Uном
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC690В
Номинальное напряжение
AC500В, AC690В, AC715В (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность асимметрии линейных напряжений
± 2%
Погрешность времени срабатывания, не более
± 10%
Погрешность порога срабатывания реле
± 5%
Полное наименование
Реле ЕЛ-13М-22 AC690В УХЛ2
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Порог срабатывания реле на синфазное снижение напряжения, В
< 0.5Uном
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (el-13m-22-v8.pdf, 353 Kb) [Скачать]
