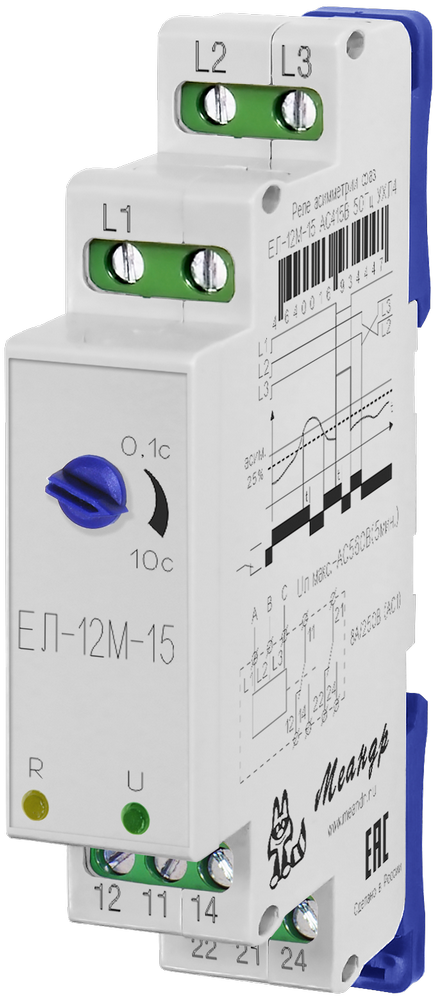

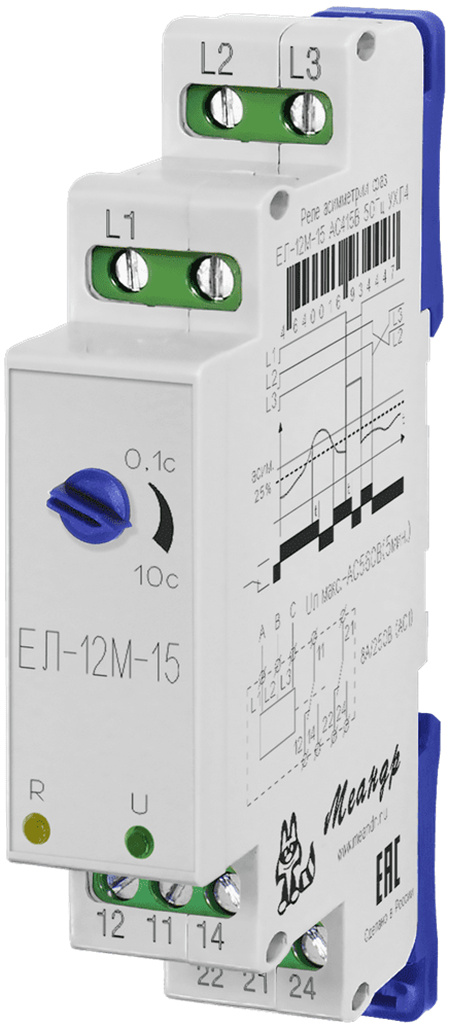

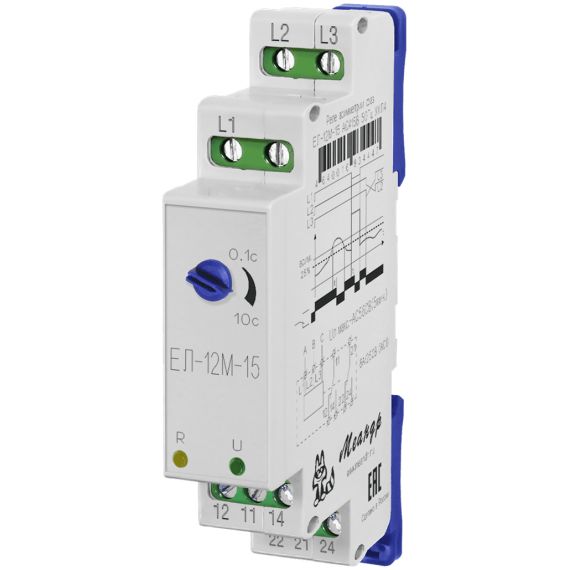

Реле контроля фаз ЕЛ-12М-15
Реле контроля фаз ЕЛ-12М-15
Написать отзыв
2 474.00 ₽
В корзину

Реле контроля фаз ЕЛ-12М-15

4640016934423
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз ЕЛ-12М-15" 1.

Список вариантов товара
Асимметрия линейных напряжений, %
> 25
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
> 1.3Uном
Время отключения встр реле при синфазном снижении напряж-я
0.1с
Время отключения встроенного реле при обратном порядке чередования фаз
0.1с
Время отключения встроенного реле при обрыве двух или трёх фаз
0.1с
Время отключения встроенного реле при превышении напряжения
0.1с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
0.05Uном, В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
150В для AC100, 340В для AC230, 560В для AC400, 600В для AC415
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.065кг
Минимальное допустимое напряжение
50В для AC100, 120В для AC230, 210В для AC400, 225В для AC415
Минимальное синфазное напряжение включения, В
0.85Uном
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC400В
Номинальное напряжение
AC100В, AC230В, AC400В, AC415В (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность асимметрии линейных напряжений
± 2%
Погрешность времени срабатывания, не более
± 10%
Погрешность порога срабатывания реле
± 5%
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Порог срабатывания реле на синфазное снижение напряжения, В
< 0.5Uном
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время откл встр реле при асимметрии лин напряж
0.1-10с
Регулируемое время отключения встроенного реле при «слипании» фаз
0.1-10с
Регулируемое время отключения встроенного реле при обрыве одной фазы
0.1-10с
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Климатическое исполнение
УХЛ2
Полное наименование
Реле ЕЛ-12М-15 AC400В УХЛ2

Руководство по эксплутации (el-12m-15-v20.pdf, 411 Kb) [Скачать]

Руководство по эксплутации (el-12m-15-v19.pdf, 700 Kb) [Скачать]

3d модель (Assem_2019-02-20_el-12m.zip, 693 Kb) [Скачать]
