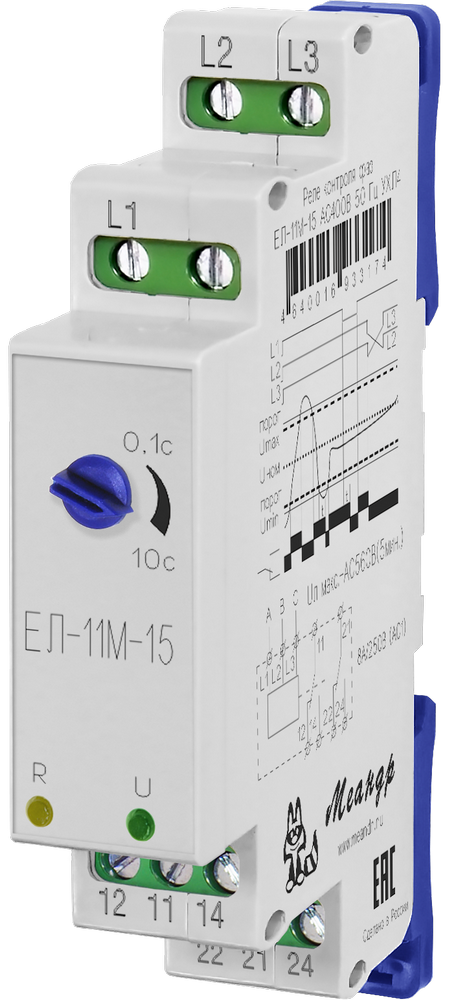

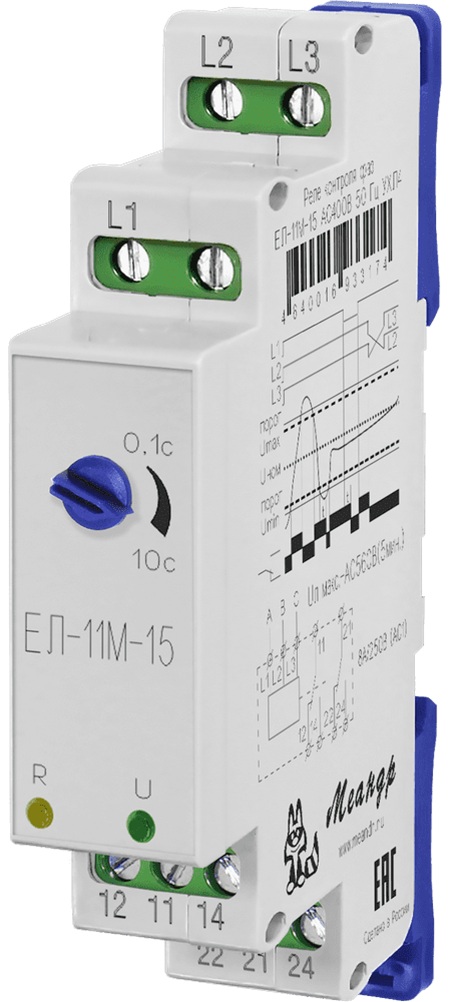

Реле контроля фаз ЕЛ-11М-15

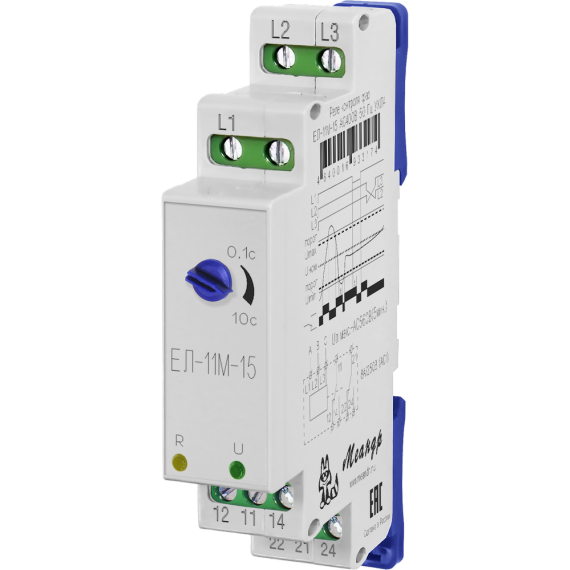

Реле контроля фаз ЕЛ-11М-15
Написать отзыв
2 593.00 ₽
В корзину

Реле контроля фаз ЕЛ-11М-15

4640016934355
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз ЕЛ-11М-15" 1.

Список вариантов товара

Назначение

Реле контроля линейного напряжения ЕЛ-11М-15 общепромышленного исполнения — трёхфазное модульное реле с двумя переключающими контактными группами 8 А для DIN-рейки. Предназначено для выдачи команды управления при возникновении в контролируемой сети аварийных ситуаций и отклонении контролируемого напряжения от предустановленных допустимых значений (порогов).

Реле оснащено двумя переключающими контактами, гальванически изолированными от цепи питания/измерения. Питание реле осуществляется от контролируемого напряжения — отдельного оперативного питания не требуется. Реле защищено от высоковольтных импульсов в сети встроенным варистором. Имеет регулируемую задержку срабатывания и широкий выбор номинальных контролируемых напряжений от 100 В до 415 В АС.

Является современным аналогом классической серии ЕЛ-11/ЕЛ-12 в модульном корпусе шириной 18 мм.

Преимущества

ЕЛ-11М-15 представляет собой комплексное решение для защиты трёхфазных потребителей. В одном модуле реализованы сразу несколько видов защиты: контроль повышения и снижения линейного напряжения, контроль обрыва, слипания, асимметрии и чередования фаз. Это исключает необходимость устанавливать отдельные реле для каждого вида защиты.

Широкий ряд номинальных напряжений (100, 110, 127, 175, 230, 400, 415 В АС) покрывает большинство стандартных уровней линейного напряжения в промышленных сетях. Регулируемая задержка срабатывания 0.1…10 с исключает ложные отключения при кратковременных скачках и помехах. Встроенный варистор поглощает коммутационные броски напряжения, защищая измерительную часть реле.

Питание непосредственно от контролируемой сети упрощает монтаж — отдельный источник оперативного питания не требуется, что особенно удобно для шкафов автоматики и небольших распределительных устройств.

Ключевые особенности

  • Контроль повышения/сниженияКонтроль повышения и снижения линейного напряжения сети
  • Фиксированные порогиФиксированные верхний (1.3 Uном) и нижний (0.8 Uном) пороги срабатывания
  • Контроль фазКонтроль обрыва, слипания, асимметрии и чередования фаз
  • ИндикаторыИндикаторы наличия питания и состояния реле на лицевой панели
  • ВаристорВстроенная варисторная защита от высоковольтных импульсов сетевого напряжения
  • 18 ммКорпус шириной 18 мм (1 модуль), монтаж на DIN-рейку

Виды защиты, реализуемые ЕЛ-11М-15

Вид защитыНа что реагирует устройствоЧто предотвращаетСпособ срабатывания
От повышенного напряженияПревышение фиксированного верхнего порога — 1.3 Uном на любой из фазВыгорание обмоток электродвигателей, пробой блоков питания, повреждение электроникиРазмыкание реле после регулируемой задержки (0.1…10 с)
От пониженного напряженияСнижение ниже фиксированного нижнего порога — 0.8 Uном на любой из фазПерегрев обмоток двигателей при пуске, отказ автоматики, аварийный режим компрессоров и насосовРазмыкание реле после регулируемой задержки, автоматический возврат при восстановлении
От обрыва фазыОтсутствие напряжения на одной из трёх фазПерегорание обмоток электродвигателей при работе на двух фазах, выход из строя трёхфазной техникиРазмыкание реле, индикация аварии
От нарушения чередования фазИзменение порядка чередования фаз (L1-L2-L3)Обратное вращение электродвигателей насосов, вентиляторов, компрессоров — недопустимо для большинства приводовРазмыкание реле — нагрузка не подключается при неправильном подключении
От слипания фаз и асимметрииСовпадение потенциалов двух или более фаз; недопустимый разброс по фазамНесимметричная нагрузка двигателей, перегрев одной из обмоток, неравномерное распределение токаРазмыкание реле, индикация аварии на лицевой панели
От импульсных перенапряженийКоммутационные броски напряжения в сетиГибель измерительных цепей самого реле, повреждение чувствительной электроники потребителяПоглощение энергии импульса встроенным варистором

Принцип работы

После подачи трёхфазного напряжения на клеммы L1, L2, L3 (одновременно являющегося и питанием, и измерительным сигналом) встроенный микроконтроллер непрерывно измеряет линейные напряжения между всеми тремя фазами. Поворотной ручкой на лицевой панели пользователь устанавливает задержку срабатывания в диапазоне 0.1…10 с.

При выходе любого из линейных напряжений за пределы фиксированных порогов (1.3 Uном или 0.8 Uном), при нарушении чередования фаз, обрыве, слипании или асимметрии — по истечении заданной задержки переключаются обе контактные группы (выходы 11-12-14 и 21-22-24). При возврате параметров сети в нормальный диапазон реле автоматически восстанавливает исходное состояние.

Минимальное синфазное напряжение включения составляет 0.85 Uном — реле сохраняет работоспособность даже при незначительной просадке сети до момента официального срабатывания нижнего порога.

Климатическое исполнение и места установки

ЕЛ-11М-15 выпускается в исполнении УХЛ4 (диапазон рабочих температур −25…+55 °C) по ГОСТ 15150-69. Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке ЕЛ-11М-15 занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с автоматическими выключателями, контакторами и УЗО в шкафу управления.

Где применяется ЕЛ-11М-15

  • Защита трёхфазных электродвигателей — насосы, вентиляторы, компрессоры, конвейеры; контроль чередования фаз исключает обратное вращение приводов.
  • Технологические линии и станочное оборудование — защита от обрыва фаз, асимметрии и перекоса нагрузки в трёхфазных линиях.
  • Системы вентиляции и кондиционирования — защита трёхфазных вентиляционных установок и чиллеров от аварийных режимов сети.
  • Котельные, насосные и теплопункты — циркуляционные насосы, вентиляторы поддува, дымососы.
  • Распределительные щиты и шкафы автоматики — выдача сигнала аварии при возникновении опасных ситуаций в трёхфазной питающей сети; модернизация старых щитов с реле ЕЛ-11/ЕЛ-12.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Реле не требует отдельного оперативного питания — питание подаётся непосредственно от контролируемой сети на клеммы L1, L2, L3. Подключите реле к фазам, соответствующим выбранному исполнению по напряжению (100, 110, 127, 175, 230, 400 или 415 В АС).
  3. Внешние коммутируемые цепи должны соответствовать категории применения АС1/АС3 и не превышать 8 А (АС1) / 3.2 А (АС3) на одну группу; суммарный ток обеих групп — не более 12 А (АС1) / 4.8 А (АС3) при 250 В.
  4. При коммутации индуктивной нагрузки (катушки контакторов, реле, соленоиды) рекомендуется устанавливать параллельно нагрузке RC-цепочку (снаббер) или варистор для защиты контактов от перенапряжений.
  5. Степень защиты корпуса IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Информация для заказа

НаименованиеАртикул
ЕЛ-11М-15 AC100 В УХЛ44640016930142
ЕЛ-11М-15 AC110 В УХЛ44640016934294
ЕЛ-11М-15 AC127 В УХЛ44640016934300
ЕЛ-11М-15 AC175 В УХЛ44640016939145
ЕЛ-11М-15 AC230 В УХЛ44640016934331
ЕЛ-11М-15 AC400 В УХЛ44640016933174
ЕЛ-11М-15 AC415 В УХЛ44640016934355

Пример схемы подключения

Схема подключения ЕЛ-11М-15 (по каталогу 2026)
Пример схемы подключения ЕЛ-11М-15 с магнитным пускателем К1 и трёхфазной нагрузкой M. Контакты первой переключающей группы — 11 (общий), 12 (NC), 14 (NO); второй группы — 21 (общий), 22 (NC), 24 (NO). Сетевые провода L1, L2, L3 подключаются непосредственно к клеммам реле — отдельного оперативного питания не требуется.
Асимметрия линейных напряжений, %
> 25
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
> 1.3Uном
Время отключения встроенного реле при обратном порядке чередования фаз
0.1с
Время отключения встроенного реле при обрыве двух или трёх фаз
0.1с
Время отключения встроенного реле при превышении напряжения
0.1с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
0.05Uном, В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.065кг
Минимальное синфазное напряжение включения, В
0.85Uном
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC415В
Нижний порог срабатывания реле, В
0.8Uном
Номинальное напряжение
AC100В, AC110В, AC127В, AC175В, AC230В, AC400В, AC415В (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность асимметрии линейных напряжений
± 2%
Погрешность времени срабатывания, не более
± 10%
Погрешность порога срабатывания реле
± 5%
Полное наименование
Реле ЕЛ-11М-15 AC415В УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время откл встр реле при асимметрии лин напряж
0.1-10с
Регулируемое время откл встр реле при сниж напряж
0.1-10с
Регулируемое время отключения встроенного реле при «слипании» фаз
0.1-10с
Регулируемое время отключения встроенного реле при обрыве одной фазы
0.1-10с
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (el-11m-15-v19.pdf, 622 Kb) [Скачать]

3d модель (Assem_2019-01-18_el-11.zip, 700 Kb) [Скачать]
