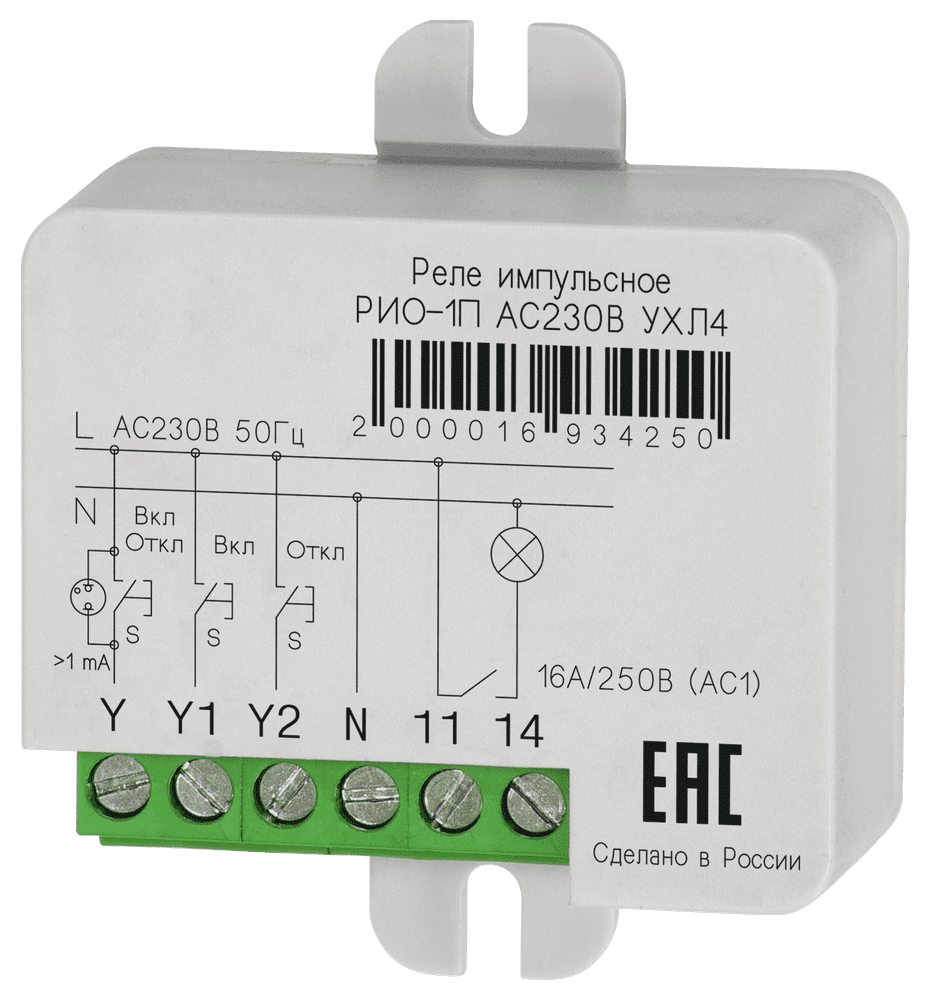

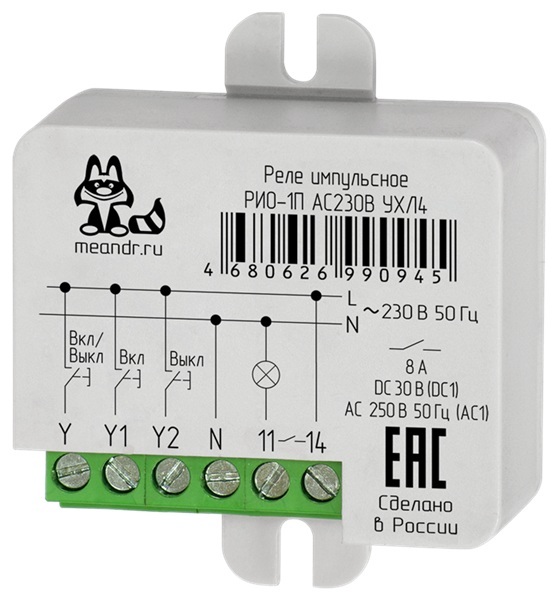

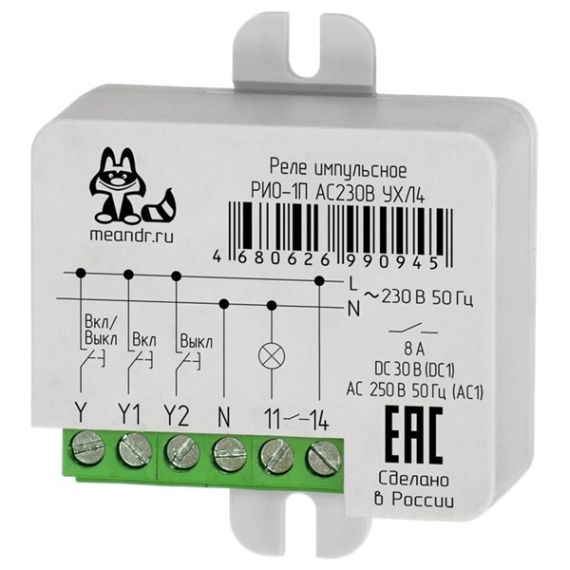

Реле импульсное РИО-1П

Назначение

РИО-1П — бистабильное реле памяти для дистанционного включения и отключения освещения из нескольких мест с помощью параллельно подключенных кнопок. Допускается применение кнопок с подсветкой. Прибор имеет три входа управления Y, Y1 и Y2 и позволяет организовать местное, центральное и многоуровневое управление освещением.

Реле РИО 1П AC230В УХЛ4 рассчитано на питание 230 В ±10 %. Максимальный коммутируемый ток при активной нагрузке — 16 А, нагрузка светодиодными лампами — до 200 Вт, лампами накаливания — до 2000 Вт. Контакт — один замыкающий.

Ключевые особенности

• три входа управления: Y — переключение состояния, Y1 — включение, Y2 — отключение;
• состояние контакта сохраняется до поступления следующей команды;
• технология zero sync™ — замыкание и размыкание контактов при переходе сетевого напряжения через ноль ограничивает броски тока, снижает риск подгорания контактов и увеличивает ресурс коммутации;
• возможность подключения кнопок с подсветкой;
• максимальный ток активной нагрузки — 16 А;
• монтаж в установочную коробку или на ровную поверхность;
• проводники сечением до 2,5 мм².

Принцип работы

РИО-1П не требует отдельного оперативного питания: каждая команда управления одновременно обеспечивает питание прибора. Сигнал на входе Y изменяет состояние контакта 11–14 на противоположное, Y1 замыкает контакт, Y2 размыкает. Вход Y2 имеет наивысший приоритет, Y1 — второй, Y приоритета не имеет. К Y1 также можно подключить датчик движения, а командой на Y2 принудительно отключить нагрузку.

Где применяется

Климатическое исполнение и места установки

РИО-1П устанавливается на ровную поверхность или в монтажную коробку (подрозетник); при монтаже в коробку удаляются крепежные «лапки». Выпускаются исполнения УХЛ4 и УХЛ2. Диапазон рабочих температур — −25…+55 °C, степень защиты корпуса — IP40, клемм — IP20. Рабочее положение произвольное, режим работы — круглосуточный.

Примеры схемы подключения

Вход Y используется для местного включения и отключения нагрузки, Y1 — для централизованного включения, Y2 — для централизованного отключения. Кнопки местного управления подключаются параллельно. Для нескольких РИО-1П можно организовать местное и центральное управление, а с модулем диодов МД-1-15 — центральное многоуровневое управление. Типовые схемы приведены на рис. 2 руководства.
