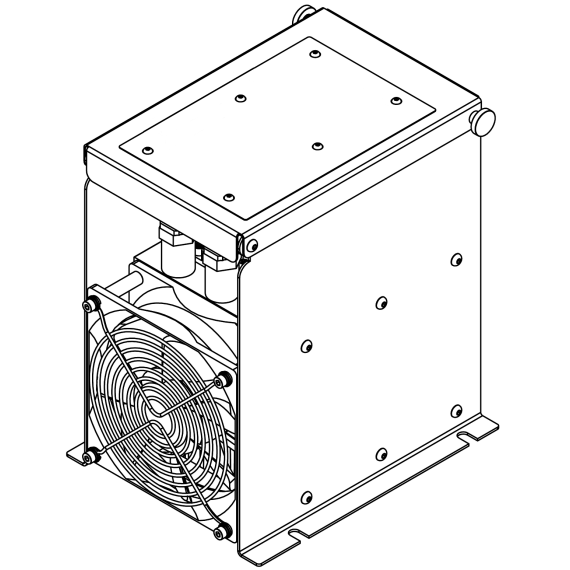

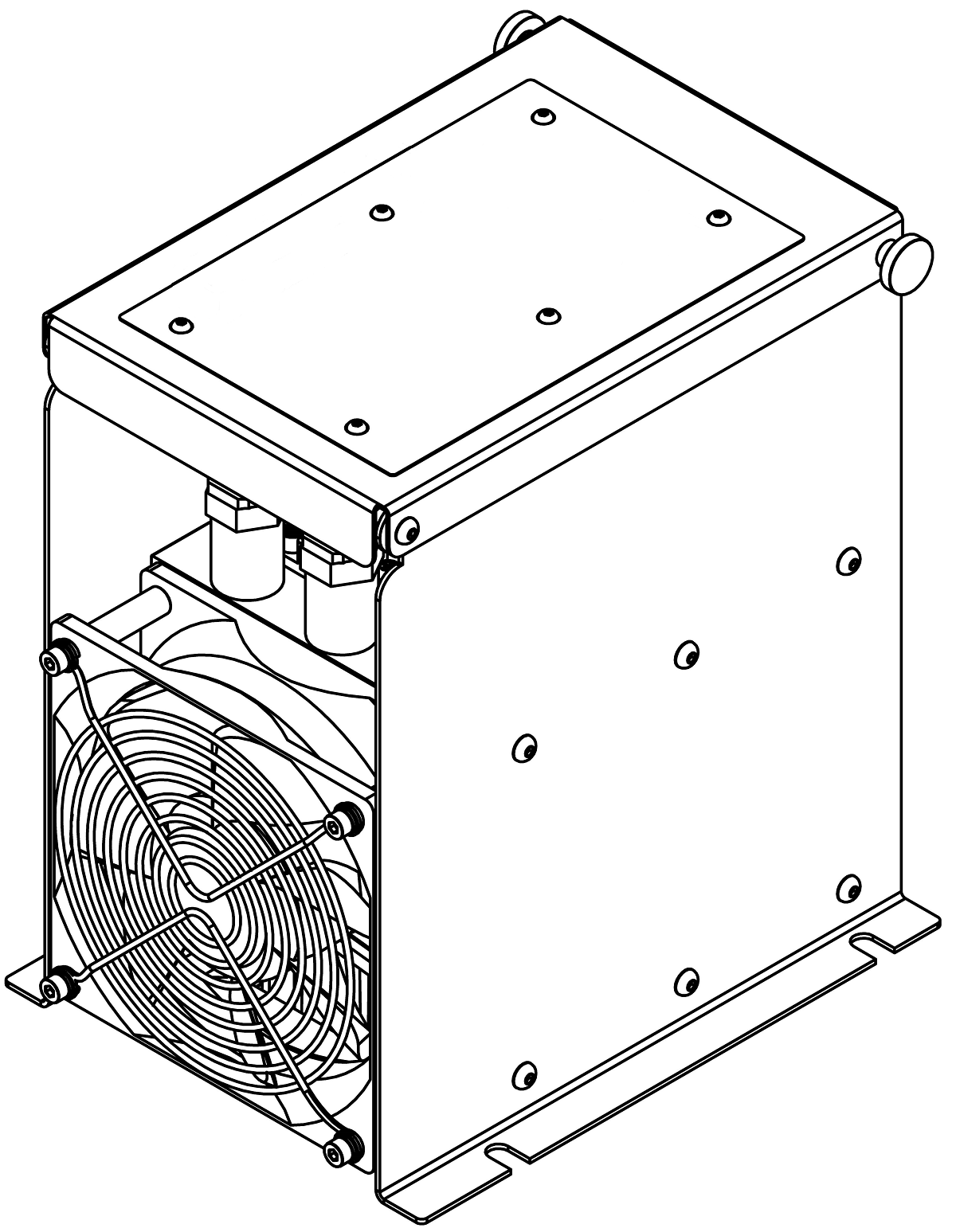

Тиристорный коммутатор МТК-21

2000016935158
Написать отзыв

Минимальное количество для товара "Тиристорный коммутатор МТК-21" 1.

Список вариантов товара
I²t; Tvj=125°C; 8.3...10мс (по исполнениям)
9100А²с для МТК-21-50, 28800А²с для МТК-21-100 и МТК-21-150
Бренд
МЕАНДР
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4
Максимальная допустимая скорость нарастания тока dI/dt, А/мкс
50
Максимальное допустимое напряжение
1600В
Максимальное напряжение питания
480В / 690В (по исполнениям)
Максимальный рабочий ток (Irms) (при макс. окружающей температуре 45°С), А
50 для МТК-21-50, 100 для МТК-21-100, 150 для МТК-21-150
Мощность (справочно, по исполнениям), кВАр/В
33/380, 35/400, 38/440, 41/480, 59/690 для МТК-21-50; 66/380, 70/400, 76/440, 83/480, 120/690 для МТ
Мощность потерь максимальная (по исполнениям)
128Вт для МТК-21-50, 256Вт для МТК-21-100, 385Вт для МТК-21-150
Напряжение питания
690
Относительная влажность воздуха
до 80% (при 25°С)
Охлаждение
естественное для МТК-21-50, вентилятор для МТК-21-100 и МТК-21-150
Полное наименование
Тиристорный коммутатор МТК-21-100-690 УХЛ4
Предохранитель
нет
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
- / IP00
Температура включения вентилятора, °С
- для МТК-21-50, 45 ± 5 для МТК-21-100 и МТК-21-150
Температура отключения коммутатора, °С
80 ± 5
Температура хранения, °С
-40 - +70
Ток
100
Уровень сигнала управления, В
DC24 ± 20%
Характер нагрузки
C / R / L

Руководство по эксплутации (mtk-21-v08.pdf, 711 Kb) [Скачать]

Руководство по эксплутации (mtk-21-v07.pdf, 2,379 Kb) [Скачать]

3d модель (mtk-_21-50-480.zip, 3,035 Kb) [Скачать]

3d модель (mtk-_21-100-480.zip, 2,657 Kb) [Скачать]

3d модель (mtk-21-150-480.zip, 2,439 Kb) [Скачать]
