Главная/Продукция/Модули сопряжения/Модуль сопряжения МС-01

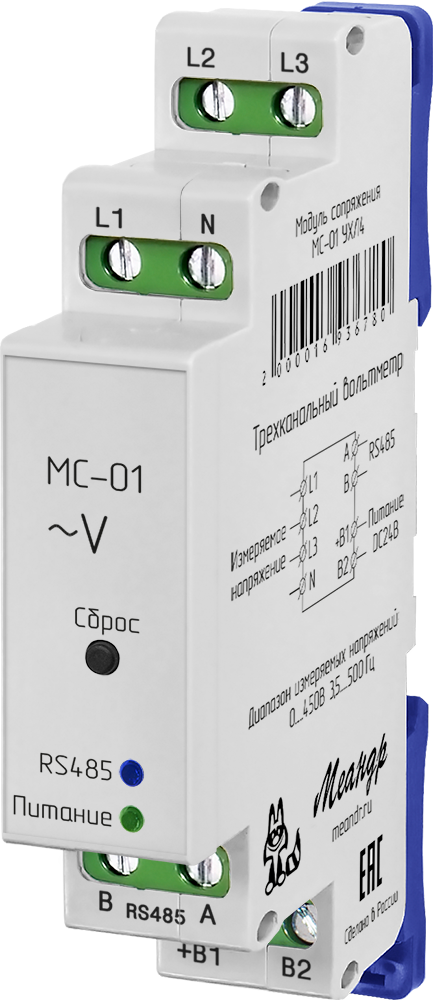

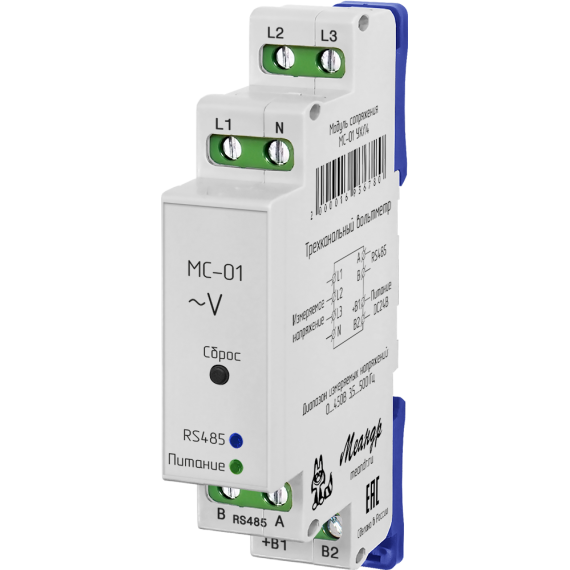

Модуль сопряжения МС-01

Написать отзыв

5 412.00 ₽

В корзину

Модуль сопряжения МС-01

КОД:

4680626991621

Написать отзыв

5 412.00 ₽

(в т.ч. НДС)

Доступность: 9 шт.

Климатическое исполнение:

Полное наименование:

+ −

Минимальное количество для товара "Модуль сопряжения МС-01" 1.

Список вариантов товара

Колоночное заполнение

Сортировать по Цена	Сортировать по Доступность	Сортировать по КОД	Сортировать по Климатическое исполнение	Сортировать по Полное наименование
5 412.00 ₽ (в т.ч. НДС)	Доступность: 9 шт. + −	4680626991621	Климатическое исполнение: УХЛ2	Полное наименование: Модуль сопряжения МС-01 УХЛ2
4 006.00 ₽ (в т.ч. НДС)	Доступность: 32 шт. + −	4680626991638	Климатическое исполнение: УХЛ4	Полное наименование: Модуль сопряжения МС-01 УХЛ4

Описание
Характеристики
Документация
Отзывы

Назначение

Модуль сопряжения МС-01 — трехканальный модуль измерения напряжения для передачи результатов измерений в ПЛК, панель оператора или ПК по интерфейсу RS-485 с протоколом Modbus RTU. Прибор измеряет три напряжения относительно общей точки N и подходит для контроля трехфазной цепи и других электрических цепей с тремя контролируемыми напряжениями. Диапазон измерения — 0…450 В AC/DC; для переменного напряжения МС 01 также измеряет частоту, определяет чередование фаз и угол между фазами.

Таким образом, модуль МС 01 решает задачу дистанционного контроля параметров напряжения: система автоматизации получает измеренные значения непосредственно по Modbus RTU. Измеряется действующее значение напряжения (True RMS), питание прибора — 24 В DC. Выпускается в двух исполнениях: МС-01 УХЛ4 и МС-01 УХЛ2.

Серия модулей сопряжения

Модель	Назначение
МС-01	Измерение трех напряжений, частоты, углов между фазами и определение чередования фаз
МС-04	Измерение переменного тока по трем каналам и частоты
МС-05	Расширение количества дискретных выходов ПЛК, панели оператора или ПК
МС-06	Расширение количества дискретных входов, в том числе для контроля наличия напряжения
МС-08	Измерение трех напряжений и тока по трем каналам

Ключевые особенности

измерение 3 напряжений относительно общей точки;
измерение 3-фазного напряжения;
определение чередования фаз;
измерение угла между фазами;
измерение частоты переменного напряжения;
Номинальное напряжение питания - DC 24 В;
Гальваническая развязка: питание - RS-485 измерительные входы;
Интерфейс - RS-485, Протокол - Modbus RTU.

Климатическое исполнение и места установки

Выпускаются исполнения УХЛ4 с рабочей температурой −25…+55 °C и УХЛ2 — −40…+55 °C. Степень защиты корпуса IP40, клемм — IP20. Прибор рассчитан на круглосуточную работу и устанавливается в произвольном положении на DIN-рейку 35 мм либо на плоскость. Габариты — 18×93×62 мм.

Бренд

МЕАНДР

Время готовности, не более

0.6с

Габаритные размеры

18х93х62 мм

Гарантия производителя

2 года

Диапазон измерения между фазами угла относительно L1

100-140 для L2, 220-280 для L3

Диапазон измерения напряжения RMS, В

0-450 AC/DC

Диапазон рабочих температур, °C (по исполнениям)

-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)

Допустимое напряжение входов L1, L2, L3 относительно N, не более

450 AC / 450 DC

Допустимое напряжение между входами L1, L2, L3, не более

450 AC / 450 DC

Исполнение

Спец. исполнение

Климатическое исполнение ГОСТ 15150-69 (по исполнениям)

УХЛ4, УХЛ2

Количество каналов измерения

3 шт.

Максимально допустимое напряжение: измерительных входов - RS485, не более

500В

Максимальное допустимое напряжение

26В

Максимальное напряжение между цепями питания и остальными цепями

1000В

Масса брутто, не более

0.065кг

Масса нетто, не более

0.05кг

Минимальное допустимое напряжение

22В

Номинальное напряжение

DC24В

Определение чередование фаз

прямое, обратное

Основная погрешность измерений напряжения

±1%±1В (AC 45-65Гц), ±2%±2В (AC, в остальном диапазоне), ±2%±3В (DC)

Относительная влажность воздуха

до 80% (при 25°С)

Период измерения режим 0

0.3с

Период измерения режим 1

1с, 2с, ..., 100с

Погрешность измерения угла между фазами, не более

±1%±2° (AC 45-65Гц), ±2%±4° (AC 65-100Гц)

Погрешность измерения частоты, не более

±0.1%±0.1 (AC 45-65Гц), ±0.2%±0.2 (AC, в остальном диапазоне)

Последовательный интерфейс

RS - 485

Потребляемая мощность, не более

1Вт

Производитель

МЕАНДР

Протокол

Modbus RTU

Рабочее положение в пространстве

произвольное

Развязка гальваническая, Питание - Входы (L1, L2, L3) и RS-485 (A, B)

да

Режим работы

круглосуточный

Сечение подключаемых проводов

до 2.5мм²

Скорость передачи данных

9600бит/с, 14400бит/с, 19200бит/с, 28800бит/с, 38400бит/с, 57600бит/с, 76800бит/с, 115200бит/с

Сопротивление Вход (L1, L2, L3) - N, не менее

1.5МОм

Сопротивление Вход (L1, L2, L3, N) - RS-485 (A, B), не менее

1МОм

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96

IP40 / IP20

Температура хранения, °С

-40 - +70

Терминатор линии встроенный

отсутствует

Тип измеряемого значения напряжения

Действующее (true RMS)

Тип клемм

винтовые

Частота измеренная

3.5Гц - 500Гц (от 30В AC)

Климатическое исполнение

УХЛ2

Полное наименование

Модуль сопряжения МС-01 УХЛ2

Руководство по эксплутации (mc-01-v07.pdf, 280 Kb) [Скачать]

Руководство по эксплутации (mc-01-v06.pdf, 271 Kb) [Скачать]

3d модель (mc-01.zip, 1,367 Kb) [Скачать]
