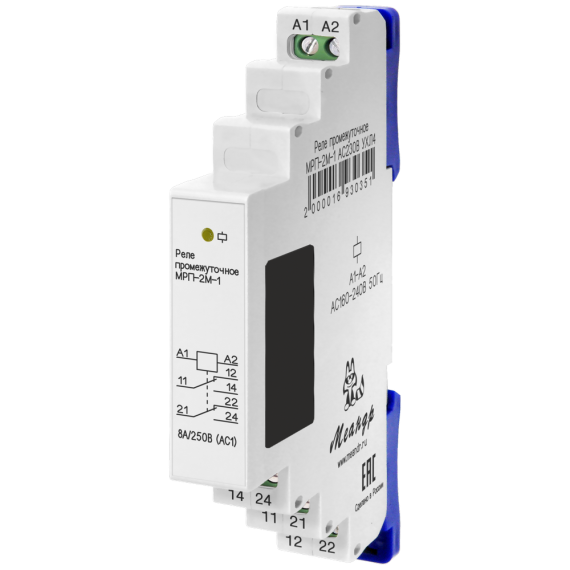

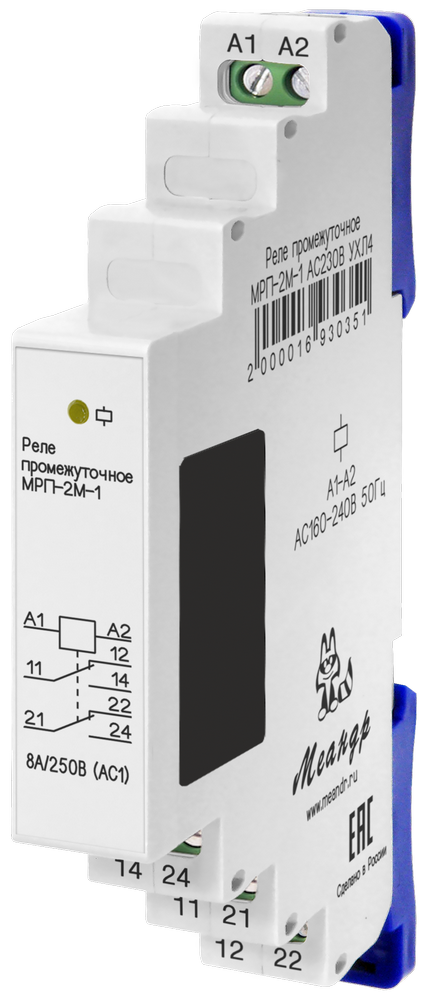

Реле промежуточное МРП-2М-1

Назначение

Реле промежуточное МРП-2М-1 — модульное вспомогательное реле с двумя переключающими контактными группами на ток до 8 А каждая, выполненное в сверхтонком корпусе 13 мм. Предназначено для гальванической развязки слаботочных цепей управления и силовой нагрузки, размножения и усиления сигналов от ПЛК, контроллеров и датчиков, а также для коммутации нагрузок, превышающих допустимый ток выхода управляющего устройства.

Реле универсально по питанию катушки — выпускается в двух исполнениях: ACDC 24 В для систем автоматики с источниками 24 В и AC 230 В для прямого включения от сети.

Преимущества

От базовой модели МРП-2М (3 А на группу) МРП-2М-1 отличается повышенным коммутируемым током — 8 А на каждую группу при 250 В АС1, что позволяет коммутировать более мощные нагрузки в том же сверхтонком корпусе. От базовой модели МРП-2 в корпусе 18 мм отличается компактностью: на DIN-рейке размещается на треть больше реле.

Между цепями катушки и контактов реализована полная гальваническая развязка с испытательным напряжением 2000 В АС (50 Гц, 1 мин). Это позволяет коммутировать сетевые нагрузки 230 В от 24-вольтовых выходов контроллеров и ПЛК без риска для управляющей электроники.

Встроенная защита коммутирующего элемента от индуктивных выбросов, возникающих при размыкании реле, продлевает срок службы внутренних компонентов. Высокое быстродействие (включение ≤ 25 мс, выключение ≤ 50 мс) и максимальная частота коммутаций 600 цикл/ч позволяют использовать МРП-2М-1 в системах с интенсивной коммутацией. На лицевой панели — индикатор состояния выхода для оперативной диагностики.

Ключевые особенности

• Для гальванической развязки между силовыми цепями и цепями управления (испытательное напряжение 2000 В АС)
• 2 группы переключающих контактов, до 8 А на каждую группу (250 В АС1)
• Индикация состояния выхода на лицевой панели
• Встроенная защита коммутирующего элемента от индуктивных выбросов при размыкании реле
• Сверхтонкий корпус 13 мм, монтаж на DIN-рейку 35 мм

Контактная группа и логика работы

Принцип работы

При подаче напряжения питания на клеммы катушки A1, A2 (по исполнению — ACDC 24 В или AC 230 В) реле срабатывает за время не более 25 мс: обе переключающие группы синхронно меняют состояние — общие выводы 11 и 21 переходят с контактов 12 и 22 (нормально-замкнутые) на контакты 14 и 24 (нормально-разомкнутые). Индикатор на лицевой панели подтверждает включенное состояние выхода.

При снятии питания возврат в исходное состояние происходит за не более 50 мс. Цепи катушки и контактов полностью изолированы между собой — испытательное напряжение 2000 В АС (50 Гц, 1 мин). Это позволяет, например, с 24-вольтового выхода ПЛК надёжно коммутировать сетевую нагрузку 230 В.

Контакты допускают суммарный ток через обе группы до 12 А; на одну группу — до 8 А при 250 В АС1 (или 30 В DC1). Максимальное напряжение коммутации — 250 В АС / 30 В DC.

Климатическое исполнение и места установки

МРП-2М-1 выпускается в двух исполнениях по температуре: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C). Изделие монтируется на стандартную DIN-рейку 35 мм и занимает на ней всего 13 мм (около 2/3 модуля), что особенно ценно при ограниченном месте в шкафу. Степень защиты корпуса IP40, клеммных соединений IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.
