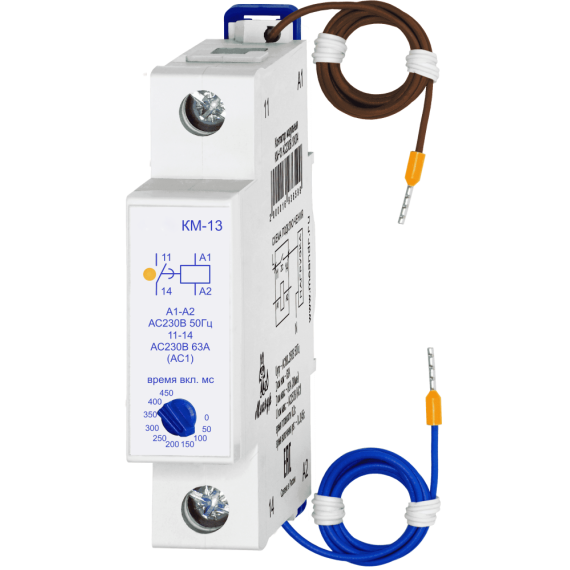

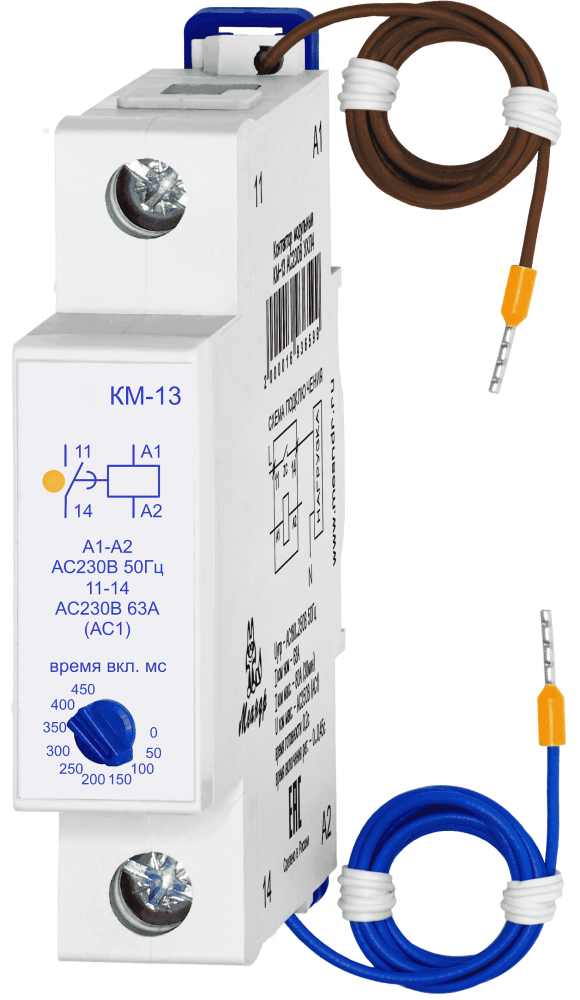

Контактор модульный КМ-13

Назначение

Контактор модульный КМ-13 Меандр предназначен для дистанционного управления электрическими нагрузками с обеспечением гальванической развязки между цепями управления и силовой частью. Основная особенность модели — регулируемая задержка включения. После получения управляющего сигнала контактор включает нагрузку не сразу, а через заданный пользователем промежуток времени. Это позволяет организовать последовательный запуск оборудования, снизить пусковые токи и повысить надежность работы электрической сети.

Ключевые особенности

• регулируемая задержка включения нагрузки 200 мс + (0, 50, 100, 150, 200, 250, 300,350, 400, 450 мс);
• коммутация тока до 63 А;
• технология zero sync™ (для исполнения AC230 В), снижающая искрение контактов;
• светодиодная индикация рабочего состояния, двухцветная индикация аварийных режимов;
• один нормально открытый силовой контакт 1NO;
• корпус шириной 18 мм (1 DIN-модуль);
• установка на стандартную DIN-рейку 35 мм;
• подключение проводников сечением до 33 мм².

Принцип работы

После подачи управляющего напряжения на выводы A1 и A2 начинается отсчет установленной пользователем задержки включения. Пока заданное время не истекло, силовой контакт остается разомкнутым, а подключенная нагрузка не получает питание. По окончании выдержки исполнительное реле замыкает контакт 11–14, после чего устройство переходит в рабочий режим и включает подключенное оборудование.

После снятия управляющего напряжения силовой контакт размыкается и питание нагрузки прекращается. В моделях с питанием AC230 В используется технология zero sync™, обеспечивающая коммутацию в момент перехода сетевого напряжения через ноль. Это уменьшает искрение контактов, снижает их износ и увеличивает срок службы коммутационного узла. Управляющая цепь полностью электрически изолирована от силовой, что обеспечивает безопасную эксплуатацию устройства в составе систем автоматизации.

Где применяется

Контактор КМ-13 предназначен для использования в распределительных щитах, шкафах автоматики, системах управления освещением, вентиляцией, насосными станциями, отопительными установками, компрессорным оборудованием и другими электротехническими системами. Возможность регулирования задержки включения позволяет организовать поочередный запуск нагрузок и уменьшить суммарные пусковые токи при включении нескольких потребителей.

Климатическое исполнение и места установки

Контактор выпускается в климатических исполнениях УХЛ4 и УХЛ2 и предназначен для эксплуатации в электротехнических шкафах и распределительных устройствах без образования конденсата. Монтаж выполняется на стандартную DIN-рейку 35 мм. Рабочий диапазон температур составляет от −25 до +55 °C (УХЛ4) или от −40 до +55 °C (УХЛ2).

Информация для заказа

Линейка модульных контакторов Меандр включает модели КМ-11, КМ-12 и КМ-13. КМ-11 предназначен для стандартной коммутации нагрузки, КМ-12 используется при необходимости задержки отключения, а КМ-13 применяется в системах, где требуется регулируемая задержка включения оборудования. Все устройства рассчитаны на коммутацию нагрузки до 63 А, имеют ширину 18 мм и устанавливаются на DIN-рейку.

Комплектация поставки

• Контактор — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Упаковка — 1 шт.

Пример записи при заказе

Контактор модульный КМ-13 AC230В УХЛ4, где КМ-13 — обозначение модели, AC230В — напряжение питания, УХЛ4 — климатическое исполнение.

Примеры схемы подключения

Схема подключения КМ-13 Меандр зависит от исполнения контактора по напряжению питания (AC230 В или DC24 В) и приведена в эксплуатационной документации.

Размеры устройства

Размер КМ-13 составляет 18 × 91 × 69 мм., что соответствует одному DIN-модулю. Компактный корпус позволяет установить контактор на стандартную DIN-рейку 35 мм и эффективно использовать пространство внутри распределительного щита при монтаже совместно с другой модульной аппаратурой.
