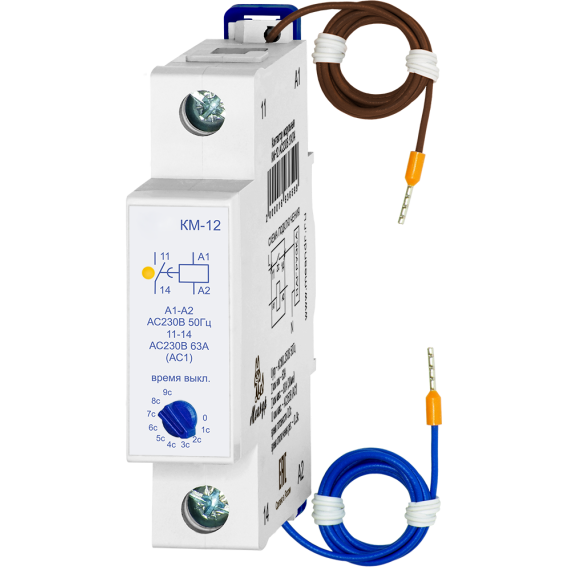

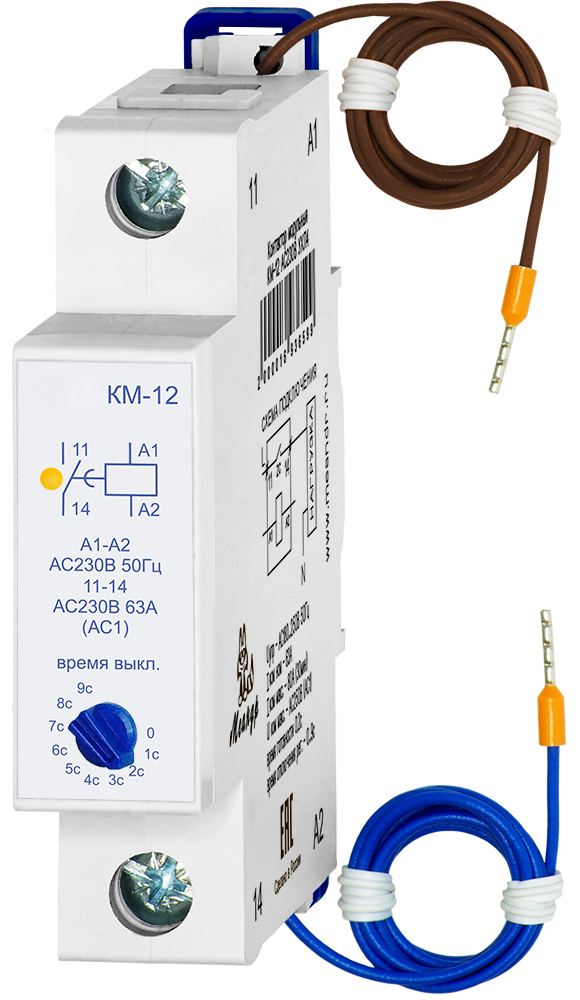

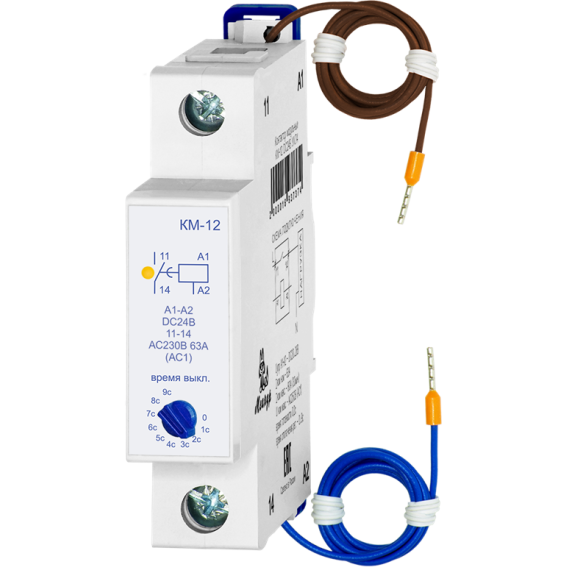

Контактор модульный КМ-12

Назначение

Контактор модульный КМ-12 предназначен для дистанционного управления электрическими нагрузками и гальванической развязки цепей управления и силовых цепей. Устройство позволяет коммутировать оборудование большой мощности по сигналу от контроллера, таймера, реле или другого устройства автоматизации. Благодаря этому выходы управляющей электроники не испытывают высокой нагрузки, а силовая коммутация выполняется через контактор. Отличительной особенностью модели КМ-12 является регулируемая задержка отключения, позволяющая сохранять питание нагрузки при кратковременных исчезновениях управляющего сигнала.

Ключевые особенности

• регулируемая задержка отключения от 0 до 9 секунд;
• коммутация нагрузки до 63 А;
• технология zero sync™ (для исполнения AC230 В), уменьшает образование электрической дуги, снижает износ контактов и увеличивает срок службы контактора и подключённого оборудования;
• Индикатор состояния встроенного реле — мгновенная визуальная диагностика ;
• один нормально открытый силовой контакт 1NO;
• компактный корпус шириной 18 мм (1 DIN-модуль);
• монтаж на стандартную DIN-рейку 35 мм;
• надежные клеммы для подключения проводников сечением до 33 мм².

Принцип работы

После подачи управляющего напряжения на выводы A1 и A2 встроенное исполнительное реле замыкает силовой контакт 11–14, а светодиодный индикатор сигнализирует о включенном состоянии устройства.

При исчезновении управляющего напряжения контактор не отключает нагрузку сразу. Сначала начинается отсчет времени, установленного пользователем в диапазоне от 0 до 9 секунд. На протяжении этого интервала силовой контакт остается замкнутым, а индикатор мигает. После окончания выдержки времени контакт размыкается и нагрузка отключается.

В исполнении AC230 В применяется технология zero sync™, благодаря которой коммутация происходит в момент перехода сетевого напряжения через ноль. Такое решение уменьшает образование электрической дуги, снижает износ контактов и увеличивает срок службы как самого контактора, так и подключенного оборудования. Цепь управления полностью электрически изолирована от силового контакта, поэтому напряжение, подаваемое на клеммы A1 и A2, используется исключительно для управления работой устройства.

Где применяется КМ-12

Климатическое исполнение и места установки

Контактор выпускается в исполнениях УХЛ4 и УХЛ2 и рассчитан на эксплуатацию внутри помещений, а также в шкафах управления при отсутствии образования конденсата. Рабочая температура составляет от −25 до +55 °C (УХЛ4) или от −40 до +55 °C (УХЛ2). Монтаж выполняется на стандартную DIN-рейку шириной 35 мм.

Информация для заказа

Линейка контакторов модульных КМ включает модели КМ-11, КМ-12 и КМ-13. КМ-11 предназначен для стандартной коммутации нагрузки, КМ-12 оснащен регулируемой задержкой отключения, а КМ-13 — регулируемой задержкой включения. Все модели рассчитаны на ток нагрузки до 63 А, имеют ширину 18 мм и устанавливаются на DIN-рейку.

Комплект поставки:

• Контактор — 1 шт.;
• Руководство по эксплуатации — 1 шт.;
• Упаковка — 1 шт.

Пример записи при заказе: Контактор модульный КМ-12 AC230В УХЛ4, где КМ-12 — модель изделия, AC230В — напряжение питания, УХЛ4 — климатическое исполнение.

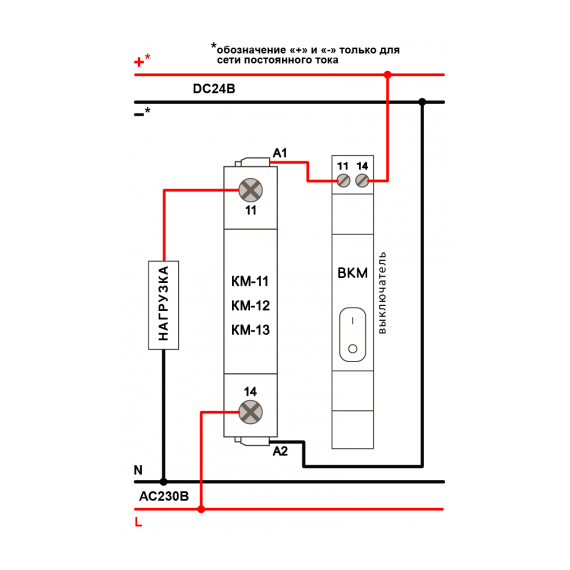

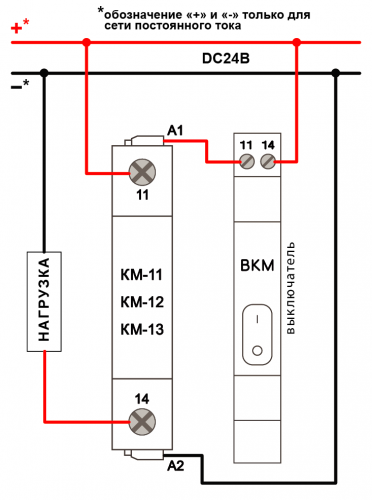

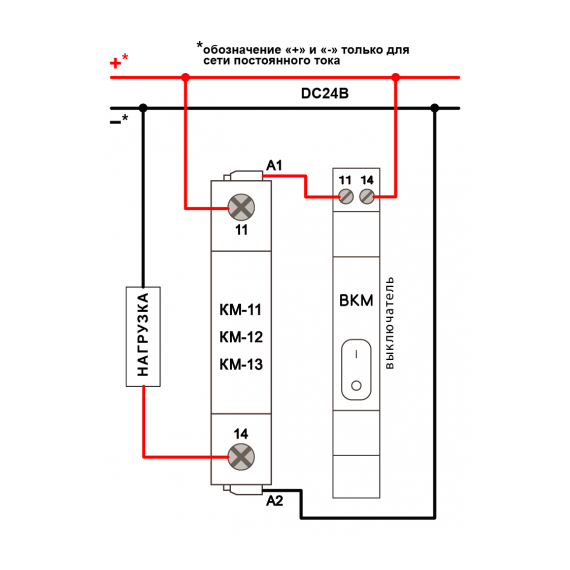

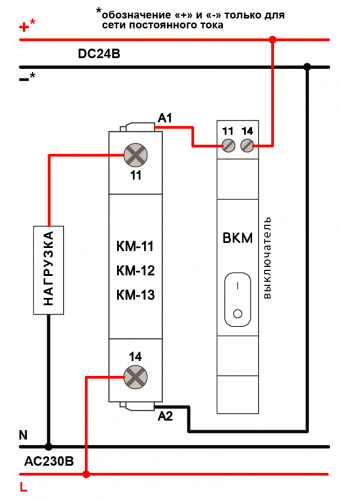

Примеры схемы подключения

Схема подключения модульного контактора зависит от исполнения контактора по напряжению питания (AC230 В или DC24 В) и приведена в эксплуатационной документации.

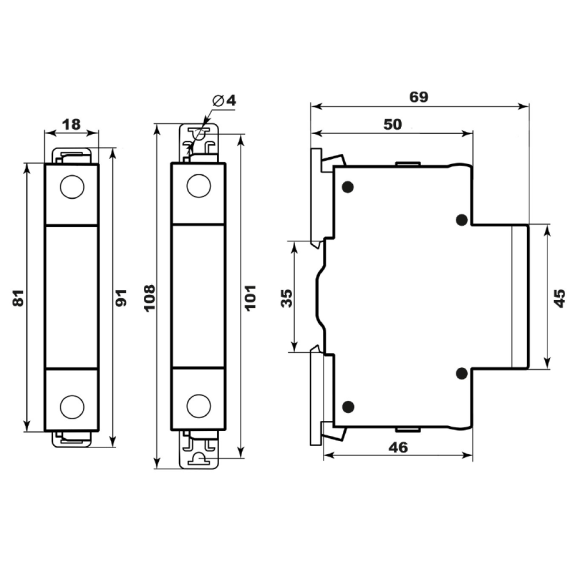

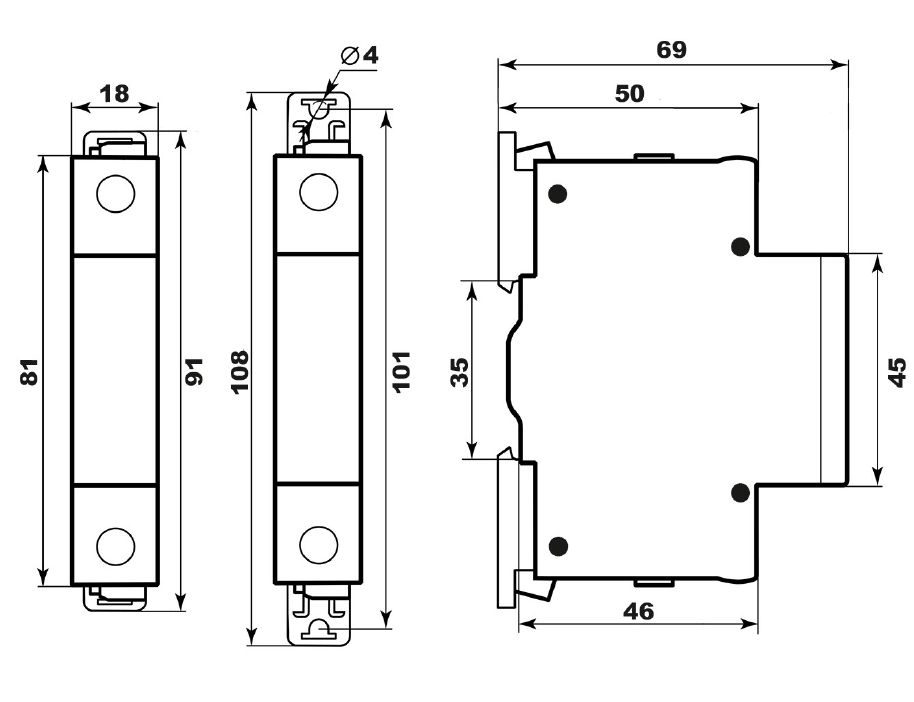

Размеры устройства

Контактор КМ-12 выполнен в корпусе шириной 18 мм, высотой 91 мм и глубиной 69 мм. Компактные размеры позволяют устанавливать контактор на дин рейку в стандартные распределительные щиты без увеличения занимаемого пространства и использовать его совместно с другой модульной аппаратурой.
