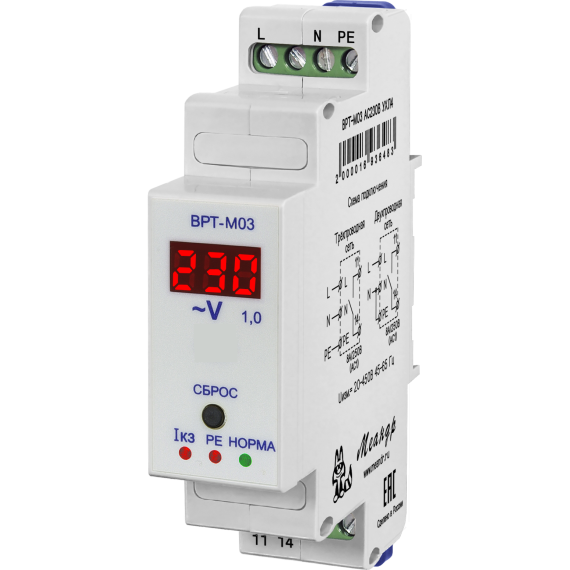

Измеритель тока короткого замыкания с вольтметром ВРТ-М03

Написать отзыв

5 642.00 ₽

В корзину

Измеритель тока короткого замыкания с вольтметром ВРТ-М03

КОД:

4680626992291

Измеритель тока короткого замыкания с вольтметром ВРТ-М03

Написать отзыв

5 642.00 ₽

(в т.ч. НДС)

Доступность: 2 шт.

Напряжение питания:

Климатическое исполнение:

Полное наименование:

+ −

Минимальное количество для товара "Измеритель тока короткого замыкания с вольтметром ВРТ-М03" 1.

Список вариантов товара

Колоночное заполнение

Сортировать по Цена	Сортировать по Доступность	Сортировать по КОД	Сортировать по Напряжение питания	Сортировать по Климатическое исполнение	Сортировать по Полное наименование
5 642.00 ₽ (в т.ч. НДС)	Доступность: 2 шт. + −	4680626992291	Напряжение питания: AC230В	Климатическое исполнение: УХЛ2	Полное наименование: Измеритель тока короткого замыкания ВРТ-М03 AC230В УХЛ2
4 088.00 ₽ (в т.ч. НДС)	Доступность: 8 шт. + −	4680626992307	Напряжение питания: AC230В	Климатическое исполнение: УХЛ4	Полное наименование: Измеритель тока короткого замыкания ВРТ-М03 AC230В УХЛ4

Описание
Характеристики
Документация
Отзывы

Назначение

ВРТ-М03 — вольтметр цифровой одномодульный и измеритель тока короткого замыкания и сопротивления цепи фаза-ноль с контролем состояния защитного провода в одном устройстве. ВРТ-М03 является прибором контроля соответствия состояния электрической сети и сравнения с установленным автоматом защиты для гарантии мгновенного срабатывания этого автомата при коротком замыкании. Автоматическое измерение тока короткого замыкания производится каждые 24 часа.

ВРТ-М03 устанавливается на DIN-рейку 35 мм или ровную монтажную поверхность. Ширина корпуса — 22 мм. Устройство рекомендуется размещать возле защищаемого оборудования.

ВНИМАНИЕ!

АЗУ-М485 устанавливается СТРОГО ДО УЗО!

Ключевые особенности

Максимальное коммутируемое напряжение — 250В.
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) — 8А.
Постоянное измерение и индикация тока короткого замыкания в цепи фаза-ноль сети.
Постоянное измерение и индикация напряжение сети.
Сравнение тока КЗ с током срабатывания вводного автомата.
Контроль состояния защитного провода РЕ.
Световая индикация обрыва нуля, несоответствия характеристики вводного автомата току КЗ и аварии защитного провода РЕ.
Замыкающий контакт включения аварийной сигнализации.
Память скачков, провалов и количества пропаданий напряжения.
Климатические исполнения: УХЛ2, УХЛ4.
Ширина корпуса — 22 мм., монтаж на DIN-рейку.

Климатическое исполнение и условия эксплуатации

УХЛ4: −25…+55 °C; УХЛ2: −40…+55 °C, без образования конденсата. Степень защиты корпуса — IP40, клемм — IP20. Режим работы — круглосуточный.

Где применяется

в качестве прибора контроля для оценки номинала установленных автоматических выключателей на вводе в дом или квартиру в случаях короткого замыкания, т.е. оценивает хватит ли автомату тока короткого замыкания для мгновенного срабатывания.

Бренд

МЕАНДР

Габаритные размеры

22х93х62 мм

Гарантия производителя

2 года

Диапазон измерения напряжения RMS, В

AC20-300В на клеммах N, L; AC0-100 на входе PE

Диапазон измерения тока короткого замыкания на клеммах N, L

50-1500А

Диапазон рабочих температур, °C (по исполнениям)

-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)

Исполнение

Стандартная позиция

Климатическое исполнение ГОСТ 15150-69 (по исполнениям)

УХЛ4, УХЛ2

Количество и тип контактов

1 замыкающий

Максимальная коммутируемая мощность (DC30В), не более

240Вт

Максимальная коммутируемая мощность (АС1 250В), не более

2000Вт

Максимальная механическая износостойкость контактов, не менее

100000 циклов

Максимальная электрическая износостойкость контактов, не менее

100000 циклов (цикл Вкл. 1с / Выкл. 9с)

Максимальное коммутируемое напряжение (AC1)

250В

Максимальное коммутируемое напряжение (DC)

30В

Максимальное напряжение между цепями питания и контактами реле

AC2000В (50Гц - 1мин)

Максимальный коммутируемый ток (AC1 активная, резистивная), А

Максимальный коммутируемый ток (DC), А

Масса брутто, не более

0.05кг

Момент затяжки винтового соединения клеммы, не более

0.4Н*м (шлицевая отвёртка 0.6*3.5мм)

Номинальное напряжение питания (по исполнениям)

от измеряемого напряжения

Основная погрешность измерений напряжения

1% ± 1 единица младшего разряда

Основная погрешность измерения тока КЗ

5% ± 1 единица младшего разряда

Относительная влажность воздуха

до 80% (при 25°С)

Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ / 5кГц)

Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Потребляемая мощность, не более

1.5Вт

Производитель

МЕАНДР

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Сечение подключаемых проводов

до 2.5мм²

Средняя наработка на отказ, не менее

10000ч

Срок службы

8 лет

Степень загрязнения в соответствии с ГОСТ 9920-89

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96

IP40 / IP20

Температура хранения, °С

-40 - +70

Частота напряжения питания

45-65Гц, 400Гц (по исполнениям)

Напряжение питания

AC230В

Климатическое исполнение

УХЛ2

Полное наименование

Измеритель тока короткого замыкания ВРТ-М03 AC230В УХЛ2

Руководство по эксплутации (vrt-m03-v03.pdf, 377 Kb) [Скачать]
