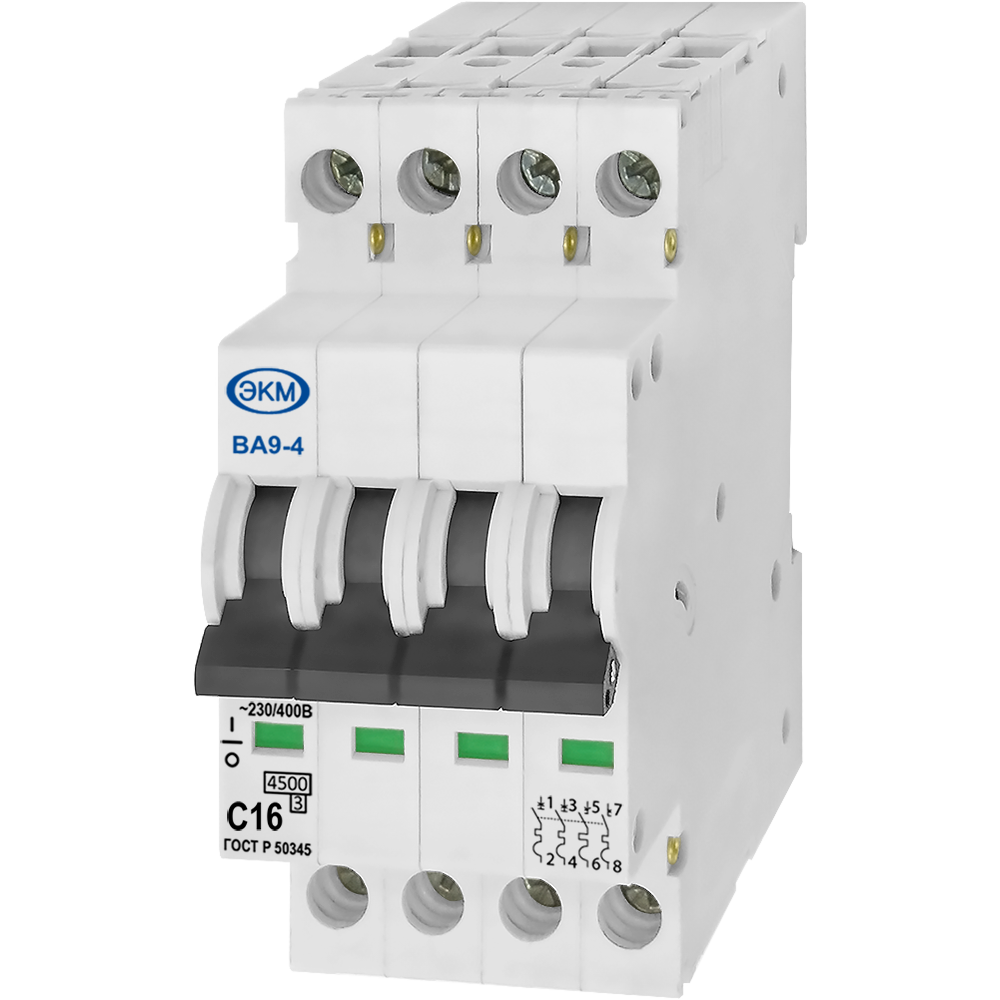

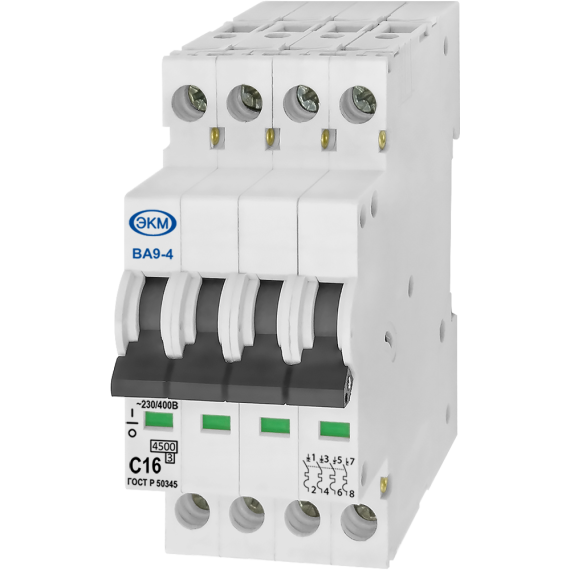

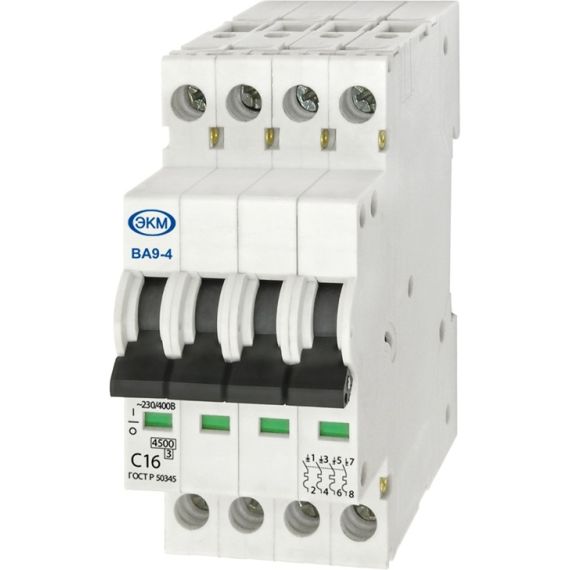

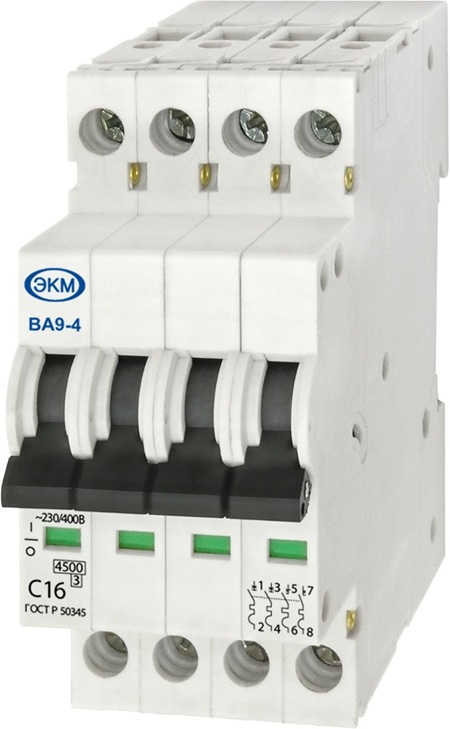

Автоматический выключатель ВА-9-4
Автоматический выключатель ВА-9-4
Написать отзыв
958.00 ₽
В корзину

Автоматический выключатель ВА-9-4

4680019910819
Написать отзыв
+ −

Минимальное количество для товара "Автоматический выключатель ВА-9-4" 1.

Список вариантов товара

Назначение

ВА-9-4 — ультратонкий четырехполюсный автоматический выключатель для защиты электрических цепей от перегрузки и короткого замыкания, а также их ручного включения и отключения. Четыре полюса позволяют одновременно коммутировать четыре проводника одной цепи; в трёхфазной четырёхпроводной системе - три фазных проводника и нейтраль. Автомат выпускается на номинальные токи 6, 10, 16 и 20 А с характеристиками B и C. Номинальное рабочее напряжение серии — 230/400 В AC, отключающая способность — не менее 4,5 кА.

ВА9 относится к категории автоматические выключатели модульного типа, но отличается уменьшенной шириной корпуса — всего 9 мм на полюс. Поэтому автоматический выключатель 4 полюсный занимает на DIN-рейке 36 мм вместо 72 мм для аппарата стандартной ширины. Предусмотрены индикатор состояния, защитные шторки клемм и окно подключения 5×6,5 мм. Максимальное сечение подключаемого проводника — 16 мм². Аппарат соответствует ГОСТ Р 50345-2010.

Ключевые особенности

  • ширина корпуса 36 мм. - занимает вдвое меньше места по сравнению со стандартными выключателями. монтаж на DIN-рейку 35 мм;
  • номинальные токи 6, 10, 16 и 20 А;
  • характеристики срабатывания B и C;
  • наибольшая отключающая способность — не менее 4,5 кА;
  • наличие индикатора состояния выключателя

Где применяется

  • В трёхфазных четырёхпроводных цепях — когда вместе с тремя фазами по схеме требуется одновременная коммутация нейтрального проводника.
  • В распределительных электрощитах жилых, общественных и производственных объектов — для защиты отдельных четырёхпроводных цепей от перегрузки и короткого замыкания.
  • В компактных электрощитах — модульный автоматический выключатель на DIN рейке занимает всего 36 мм, что позволяет экономить место при плотной компоновке аппаратуры.
Бренд
ЭКМ
Габаритные размеры
36х80х72.5 мм
Гарантия производителя
1 год
Диапазон рабочих температур, °C (по исполнениям)
-40 - +50
Исполнение
Стандартная позиция
Класс токоограничения
3
Максимальная механическая износостойкость контактов, не менее
15000 циклов
Максимальная электрическая износостойкость контактов, не менее
6000 циклов
Масса нетто, не более
0.208кг
Наибольшая отключающая способность, не менее
4.5кА
Наличие драгоценных металлов (серебро)
1.2-2 г
Напряжение постоянного тока на один полюс, не более
48В
Номинальное напряжение
AC230В/AC400В
Номинальный ток нагрузки, А
6, 10, 16, 20 (по исполнениям)
Относительная влажность воздуха
до 80% (при 25°С)
Производитель
Сторонний
Размер окна клемм подключения
5 x 6.5мм
Сечение подключаемых проводов
до 16мм²
Соответствие стандарту
ГОСТ Р 50345-2010
Срок службы
10 лет
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP20
Температура настройки
30⁰C
Характеристика теплового расцепителя
по ГОСТ Р 50345-99
Частота тока
50Гц / 60Гц
Число полюсов
4 шт.
Характеристика срабатывания электромагнитного расцепителя
C
Номинальный ток нагрузки
16
Полное наименование
Автоматический выключатель ВА-9-4 C16 4,5кА

Руководство по эксплутации (VA9-v06.pdf, 739 Kb) [Скачать]
