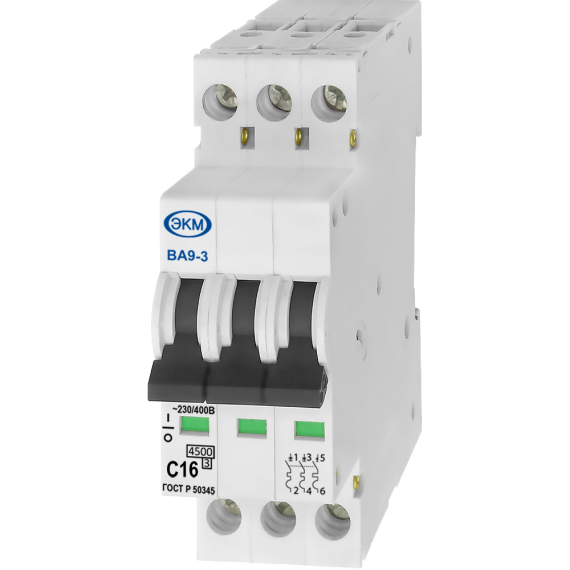

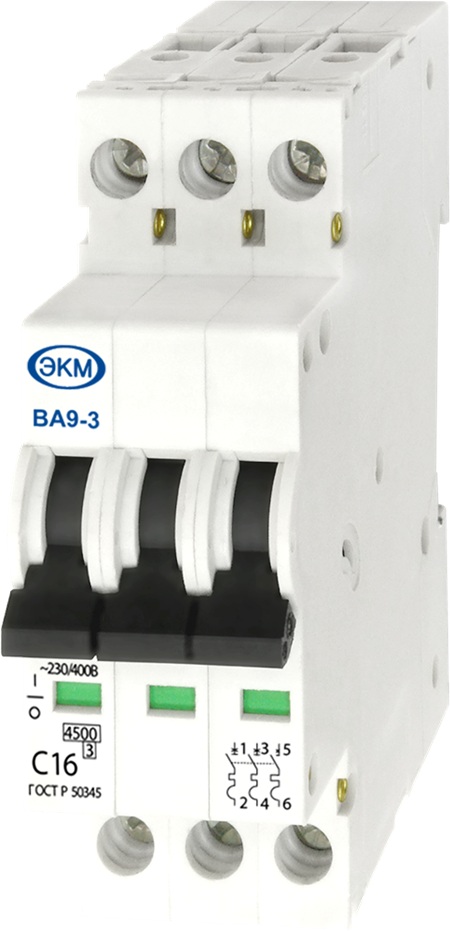

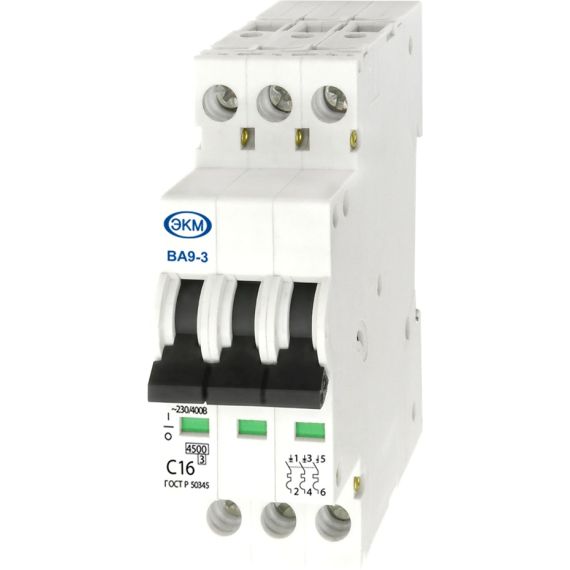

Автоматический выключатель ВА-9-3

Назначение

ВА-9-3 — трехполюсный автоматический выключатель для защиты электрических цепей от перегрузки и короткого замыкания, а также для ручного включения и отключения. Трёхполюсное исполнение позволяет одновременно коммутировать три проводника и применяется прежде всего в трёхфазных цепях, где необходимо отключать все три фазы одним аппаратом.

ВА9-3 выпускается на номинальные токи 6, 10, 16 и 20 А с характеристиками B и C. Номинальное рабочее напряжение — 230/400 В AC, частота — 50/60 Гц, наибольшая отключающая способность — не менее 4,5 кА. Выбор между характеристиками B и C зависит от типа нагрузки и ожидаемого тока короткого замыкания в конце защищаемой линии. Автомат с характеристикой C срабатывает при токе, который превышает его номинальный ток в 5–10 раз, с характеристикой B — в 3–5 раз. Характеристика C является наиболее универсальной для бытовых и маломощных промышленных нагрузок, подходит для подключения розеточных групп в квартирах и офисах, бытовой техники с умеренными пусковыми токами (стиральных машин, холодильников, кондиционеров, насосов). Характеристику В выбирают для длинных линий, линий освещения, розеточных групп с подключенными нагревательными приборами или лампами накаливания.

Ключевые особенности

• ширина корпуса 27 мм. - занимает вдвое меньше места по сравнению со стандартными выключателями. монтаж на DIN-рейку 35 мм;
• номинальные токи 6, 10, 16 и 20 А;
• характеристики срабатывания B и C;
• наибольшая отключающая способность — не менее 4,5 кА;
• электротепловая и электромагнитная защита от сверхтоков;

Где применяется

Размеры ВА-9-3

Габариты автоматического выключателя серии ВА-9 составляют (9×N) × 73 × 80 мм, где N обозначает количество полюсов. Соответственно, ширина корпуса ВА-9-3 — 27 мм, что в 2 раза меньше ширины стандартного трехполюсного автомата. Благодаря уменьшенной ширине корпуса автоматические выключатели серии ВА-9 особенно удобны для модернизации существующих распределительных щитов и установки в условиях ограниченного монтажного пространства.
