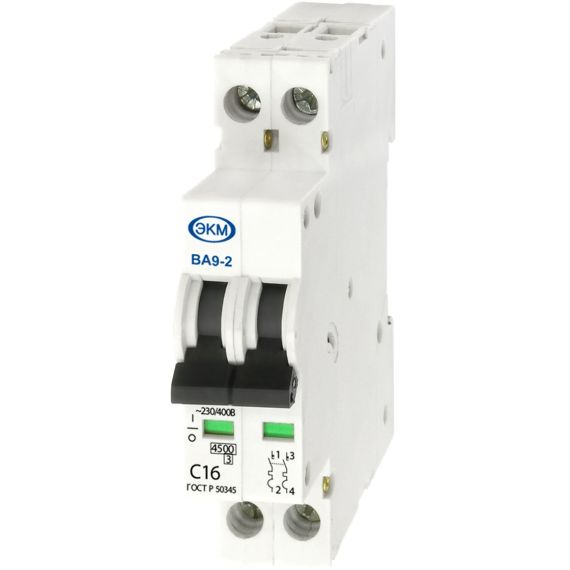

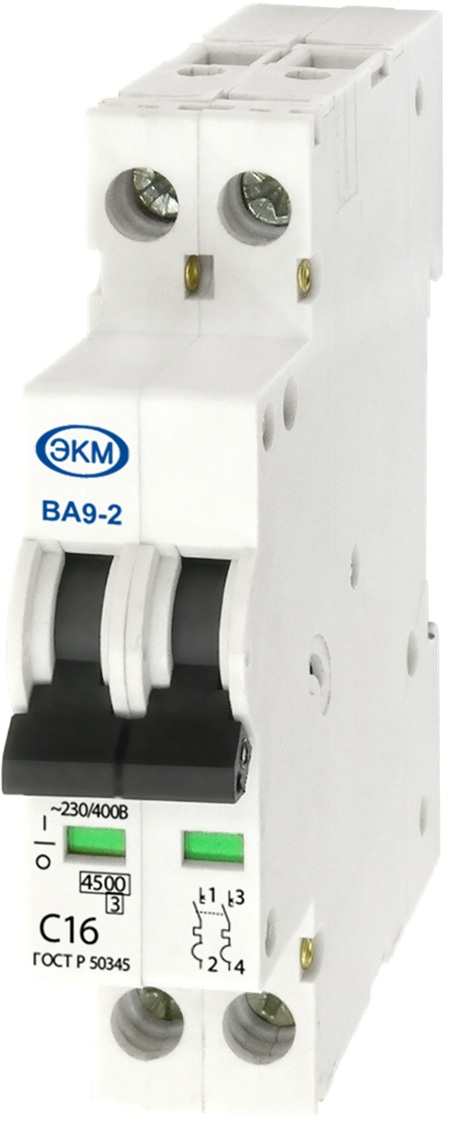

Автоматический выключатель ВА-9-2

Назначение

ВА-9-2 — двухполюсный автоматический выключатель для защиты электрических цепей от перегрузки и короткого замыкания, а также для их ручного включения и отключения. Два полюса позволяют одновременно размыкать два проводника: в однофазной цепи — фазный и нейтральный, а в цепи с двумя фазными проводниками — обе фазы.

ВА9-2 — автоматический выключатель модульный переменного тока, выпускается на номинальные токи 6, 10, 16 и 20 А с характеристиками срабатывания B и C, рассчитан на номинальное рабочее напряжение 230/400 В AC и частоту 50/60 Гц. Наибольшая отключающая способность — не менее 4,5 кА. Каждый полюс имеет ширину 9 мм, поэтому общая ширина ВА9 2 составляет всего 18 мм.

Ключевые особенности

• ширина корпуса 18 мм. - занимает вдвое меньше места по сравнению со стандартными выключателями. монтаж на DIN-рейку 35 мм;
• два полюса для одновременной коммутации двух проводников;
• номинальные токи 6, 10, 16 и 20 А;
• характеристики срабатывания B и C;
• наибольшая отключающая способность — не менее 4,5 кА;
• электротепловая и электромагнитная защита от сверхтоков;
• клеммы с защитными шторками, размер окна 5 × 6,5 мм;
• максимальное сечение подключаемого провода — 16 мм²;

Где применяется

Размеры ВА9

Габариты автоматического выключателя серии ВА-9 составляют (9×N) × 73 × 80 мм, где N обозначает количество полюсов. Благодаря уменьшенной ширине корпуса - 9 мм. оборудование особенно удобно для модернизации существующих распределительных щитов и установки в условиях ограниченного монтажного пространства.
