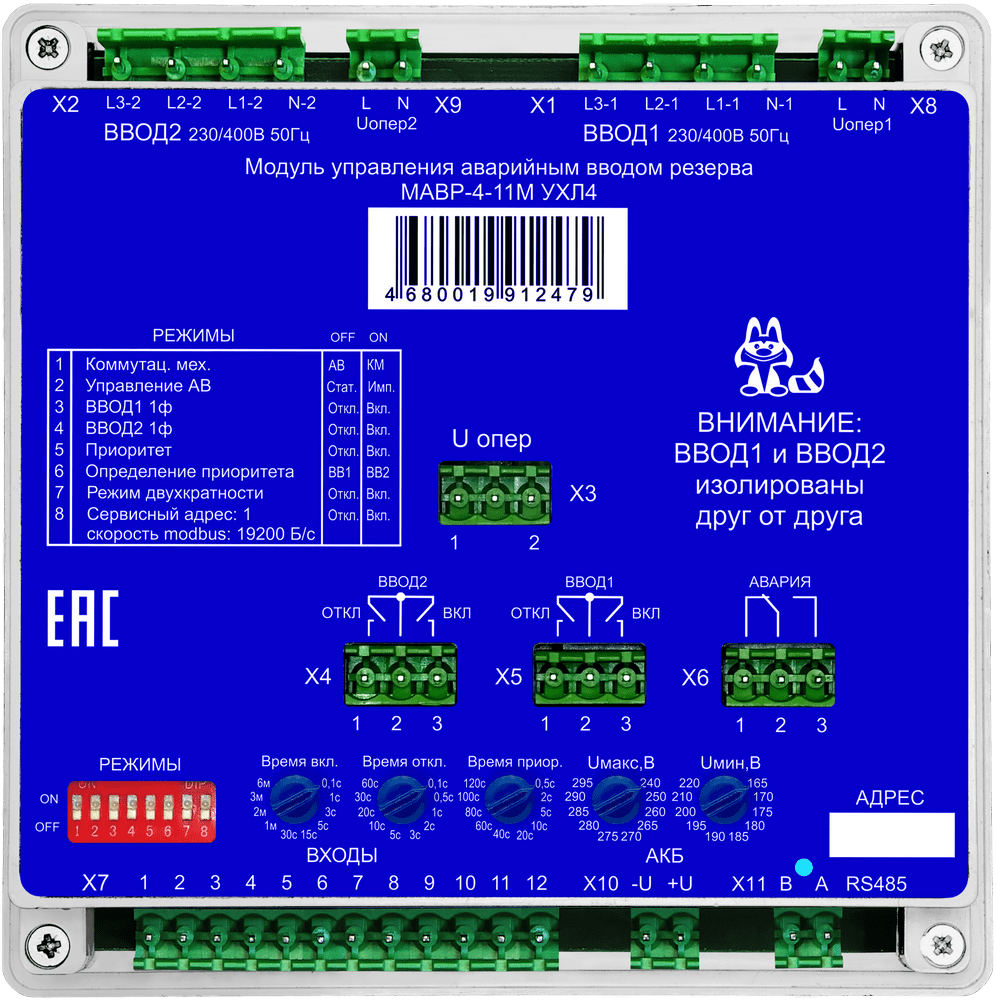

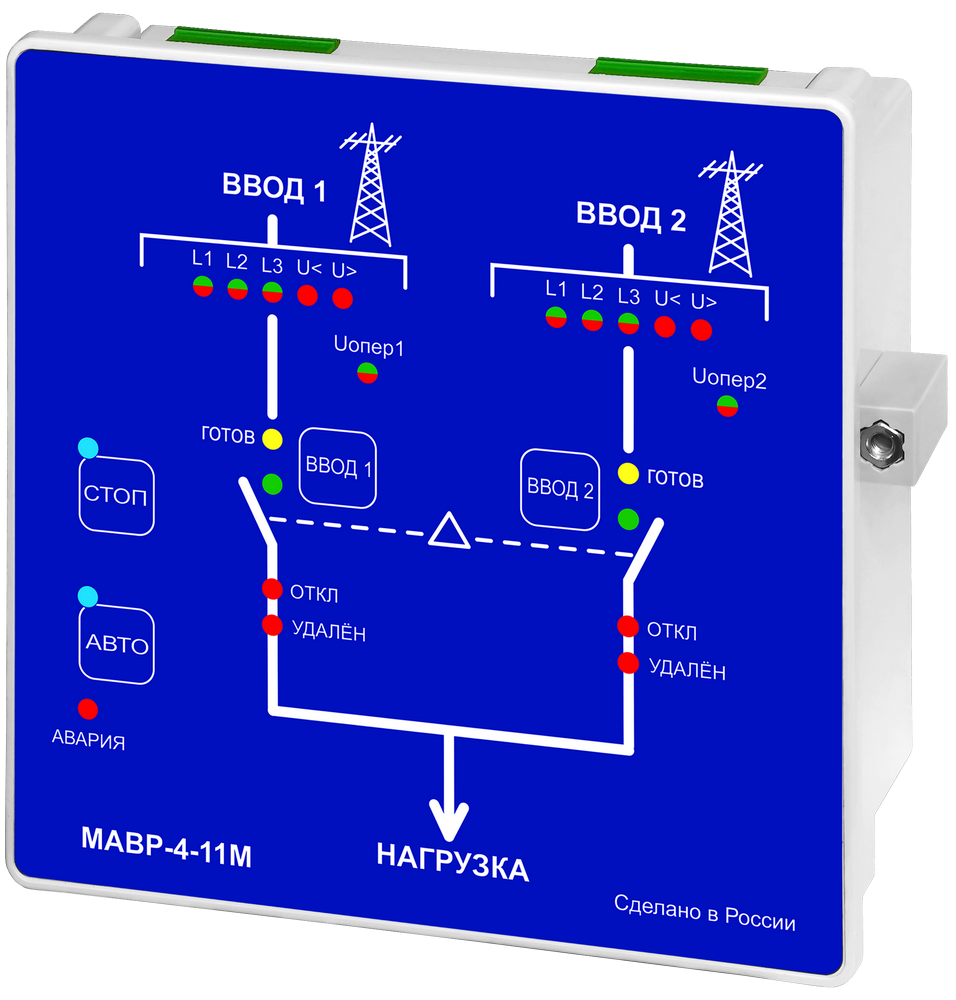

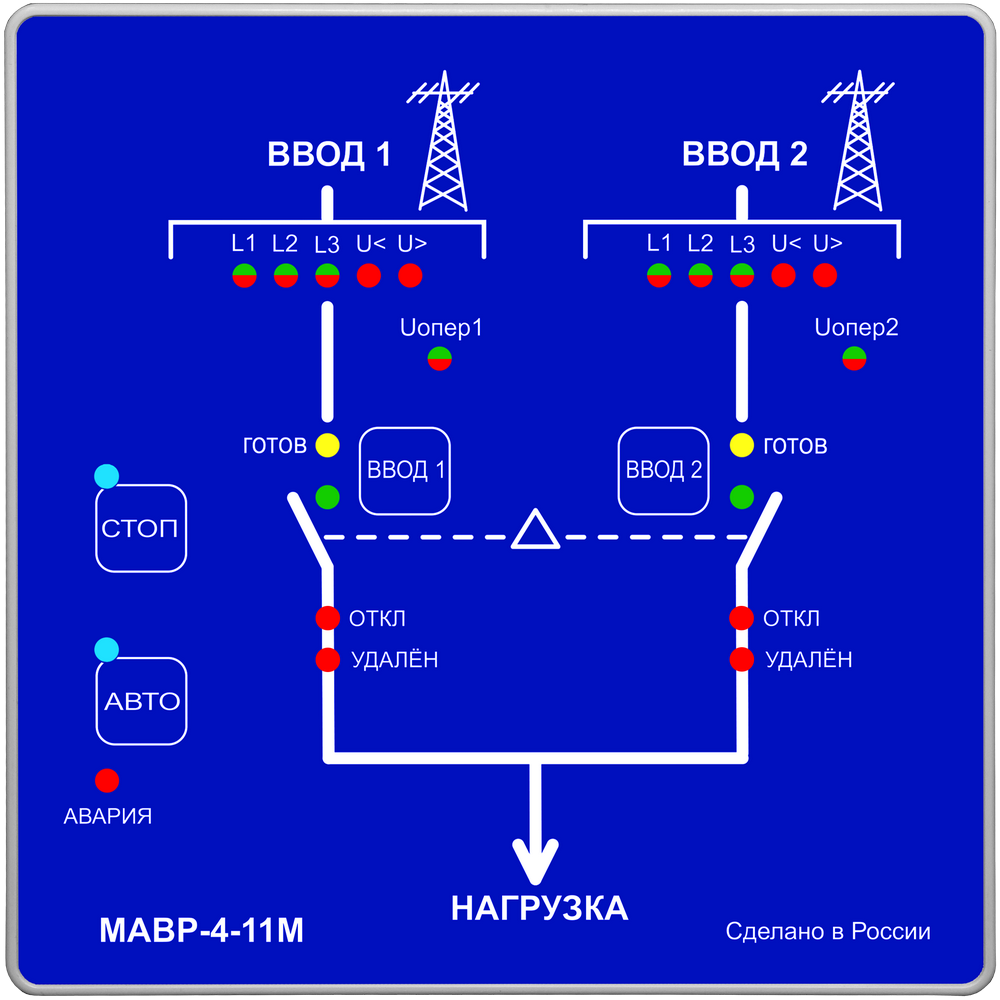

Автоматический ввод резерва МАВР-4-11М
Автоматический ввод резерва МАВР-4-11М
Написать отзыв
26 413.00 ₽
В корзину

Автоматический ввод резерва МАВР-4-11М

Написать отзыв
+ −

Минимальное количество для товара "Автоматический ввод резерва МАВР-4-11М" 1.

Список вариантов товара
Бренд
МЕАНДР
Габаритные размеры
144x144x48 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
Uном ± 2.5%
Диапазон рабочих температур, °C (по исполнениям)
-20 - +55
Допустимое напряжение на разъемах Ввод1, Ввод2
0-330В
Допустимое напряжение на разъемах ОП1, ОП2
230В (-10% +15%), кратковременно до 10с (+10% ... +30%)
Климатическое исполнение
УХЛ2
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4
Количество контролируемых вводов
2 шт.
Контроль обрыва фазы
есть
Контроль слипания фаз
есть
Контроль чередования фаз
есть
Максимальная механическая износостойкость контактов, не менее
1000000 циклов
Максимальная электрическая износостойкость контактов, не менее
10000 циклов
Максимальное коммутируемое напряжение (AC1)
400В
Масса брутто, не более
0.74кг
Напряжение на входе АКБ DC
11 ... 15 DC, В
Напряжение на контактах разъёма Uопер (X3), не более
277В AC
Напряжение на контактах разъёмов X4, X5, X6, не более
250В AC, 30В DC
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность порога срабатывания реле
Uном ± 1.5%
Полное наименование
Автоматический ввод резерва МАВР-4-11М УХЛ2
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ L1-L2)
Потребляемая мощность по входам ОП1 и ОП2 суммарная, не более
6 ВА
Потребляемая мощность по входу АКБ DC, не более
5 Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время (задержка) включения, выбирается пользователем
0.1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин
Регулируемое время возврата, tвозвр
0.5с, 2с, 5с, 10с, 20с, 40с, 60с, 80с, 100с, 120с
Регулируемое время задержки выключения (отключения)
0.1с, 0.5с, 1с, 2с, 3с, 5с, 10с, 20с, 30с, 60с
Регулируемый верхний порог отключения нагрузки
240В, 250В, 260В, 265В, 270В, 275В, 280В, 285В, 290В, 295В (Ввод1, Ввод2 по Uмакс)
Регулируемый нижний порог отключения нагрузки
165В, 170В, 175В, 180В, 185В, 190В, 195В, 200В, 210В, 220В (Ввод1, Ввод2 по Uмин)
Режим работы
круглосуточный
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP54 / IP20
Температура хранения, °С
-40 - +70
Тип контролируемых линий
(3-х фазная, 4-х проводная), (1 фазная, 2-х проводная)
Ток через контакты разъёма Uопер (X3), не более
5 (250В AC1) с применением защиты от коммутационных выбросов снаббера СБ-2-1
Ток через контакты разъёмов X4, X5, X6, не более
10 (250В AC, 30В DC) с применением защиты от коммутационных выбросов снаббера СБ-2-1
Уровень логического нуля по дискретным входам
AC(0-10)В
Уровень логической единицы по дискретным входам
AC(50-300)В
Частота напряжения питания
45Гц - 65Гц

Руководство по эксплутации (mavr-4-11m-v06.pdf, 7,012 Kb) [Скачать]

3d модель (Assem_mavr_2018.zip, 104 Kb) [Скачать]
