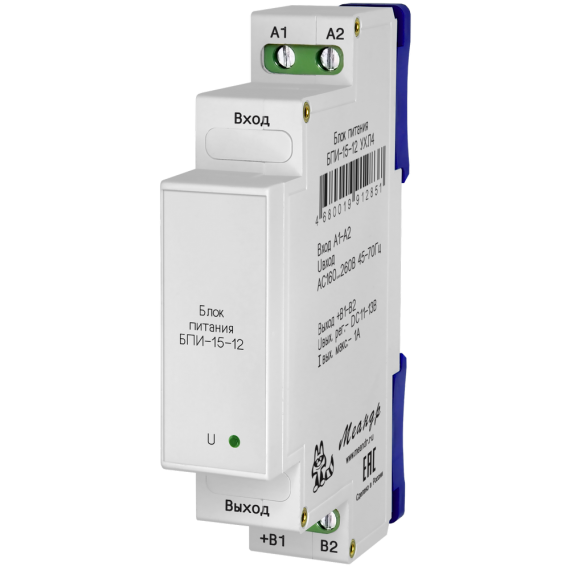

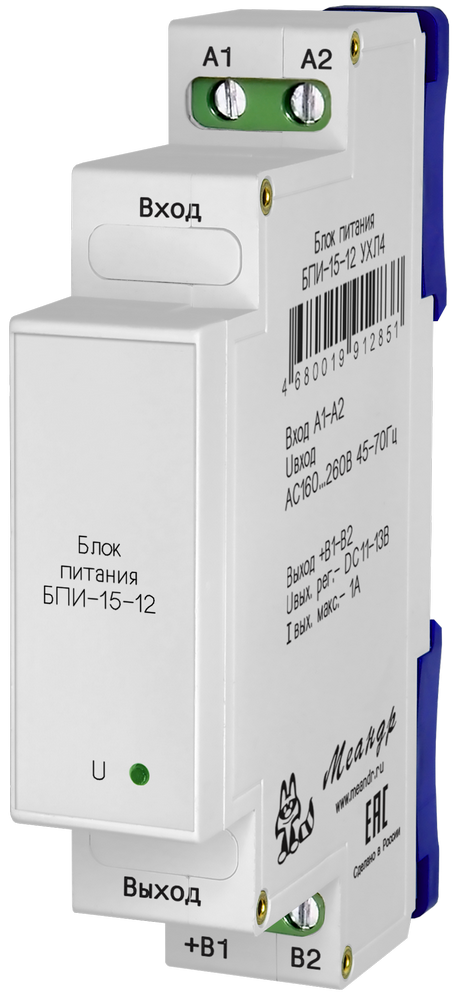

Блок питания БПИ-15-12
Блок питания БПИ-15-12
Написать отзыв
2 314.00 ₽
В корзину

Блок питания БПИ-15-12

4680019912868
Написать отзыв
+ −

Минимальное количество для товара "Блок питания БПИ-15-12" 1.

Список вариантов товара

Назначение

Блок питания БПИ-15-12 представляет собой импульсный блок питания и предназначен для стабилизированного питания низковольтной нагрузки от сети. Выход гальванически развязан от входа. При наличии достаточного напряжения на входе (диапазон 160 ... 260 АС) устройство выдаёт на выходе номинальное стабилизированное напряжение 12В. При потреблении нагрузки, больше максимальной 2000 AC (50Гц 1 мин) мощности, устройство понизит выходное напряжение, при возникновении короткого замыкания — отключит выход. При уменьшении мощности потребления ниже максимальной, напряжение автоматически повышается до номинального.

Блок питания БПИ-15-12 устанавливается на DIN-рейку 35 мм или ровную монтажную поверхность. Ширина корпуса — 18 мм. Предусмотрен световой индикатор включения.

Ключевые особенности

  • Ширина корпуса — 18 мм., монтаж на DIN-рейку.
  • Максимальное напряжение вход-выход 2000 AC (50Гц 1 мин).
  • Стабилизированное номинальное выходное напряжение 12В.
  • Диапазон входного напряжения 160 ... 260 АС.
  • Ток выхода максимальный Imax — 1А.
  • Защита от перегрузки по току и КЗ.
  • Защита от перегрева.
  • Гальваническая развязка от сети.
  • Климатические исполнения УХЛ2, УХЛ4.
ВНИМАНИЕ!

При установке устройства соблюдайте требования по боковым зазорам между корпусами для длительной работы на Pmax (защита от перегрева) — не менее 5 мм.

Где применяется

  • для стабилизированного питания низковольтных потребителей от сети (датчиков бесконтактных, тиристорных коммутаторов, контроллеров управления и др.).

Климатическое исполнение и условия эксплуатации

УХЛ4: −25…+55 °C; УХЛ2: −40…+55 °C, без образования конденсата. Степень защиты корпуса — IP40, клемм — IP20. Режим работы — круглосуточный.

Бренд
МЕАНДР
Величина пульсаций выходного напряжения, не более
1%
Выходная мощность максимальная Pmax
12Вт
Выходной ток максимальный Imax
1А
Габаритные размеры
18х93х62 мм
Гальваническая развязка вход-выход
есть
Гарантия производителя
2 года
Диапазон входного напряжения
AC160-260В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Зазор боковой для длительной работы на Pmax, не менее (защита от перегрева)
5мм
Исполнение
Спец. исполнение
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Короткое замыкание нагрузки
выдерживает длительно
КПД, не менее
80%
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Масса брутто, не более
0.07кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Мощность при установке без зазоров от Pmax, не более (защита от перегрева)
30%
Нестабильность выходного напряжения, не более (при токе выхода менее Imax)
2%
Относительная влажность воздуха
до 80% (при 25°С)
Параллельное соединение выходов
не поддерживается
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Последовательное соединение выходов
поддерживается
Производитель
МЕАНДР
Пусковой ток при подключении входа, не более
30А (макс. 3мс)
Рабочее положение в пространстве
произвольное
Регулируемый диапазон подстройки выходного напряжения, не менее
нет
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Срок службы
10 лет
Стабилизированное номинальное выходное напряжение
12В
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Холостой ход
выдерживает длительно
Частота напряжения питания
45Гц - 70Гц
Климатическое исполнение
УХЛ2
Полное наименование
Блок питания БПИ-15-12 УХЛ2

Руководство по эксплутации (bpi-15-v04.pdf, 296 Kb) [Скачать]
